1. 개요

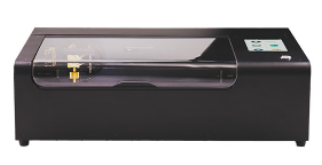

작지만 강력한 파워와 기능을 가진 소형 레이저커팅기입니다.


간단한 사양입니다.


파워 : 30W

작업 사이즈 : 310*210*45mm
크기 : 445*615*177mm

무게 : 22kg

카메라 내장 : PC와 스마트기기에서 작업 위치 확인 가능


PC와 스마트기기를 이용하여 손쉽게 작품을 만들 수 있습니다.

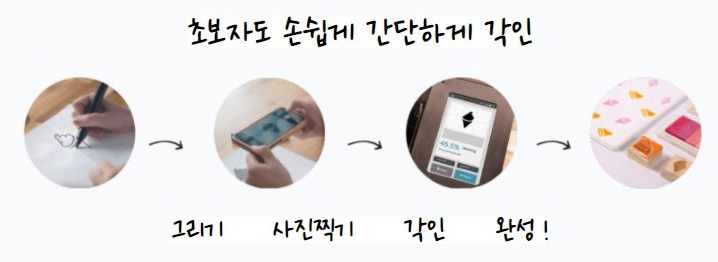

특히, 스마트폰으로 디자인된 그림을 사진 찍어서 바로 작업이 가능합니다.

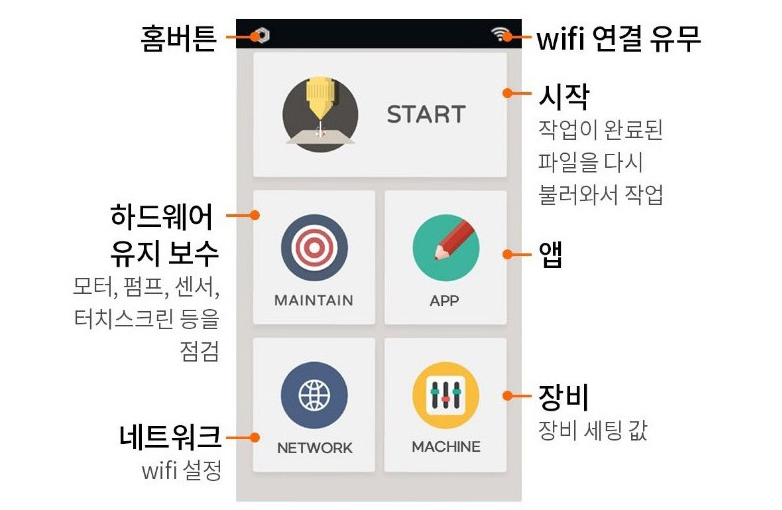

커다란 컬러 모니터가 있어서 포트 연결 유무, 장비 유지 보수, 장비 세팅값 등 기기관련 주요 설정을 할 수 있습니다.


또한 내장 카메라를 사용하여 원하는 위치에 작업물을 배치/ 배열하여 제작이 가능합니다.



2. 설치 및 유지보수


2.1. 하드웨어 설치

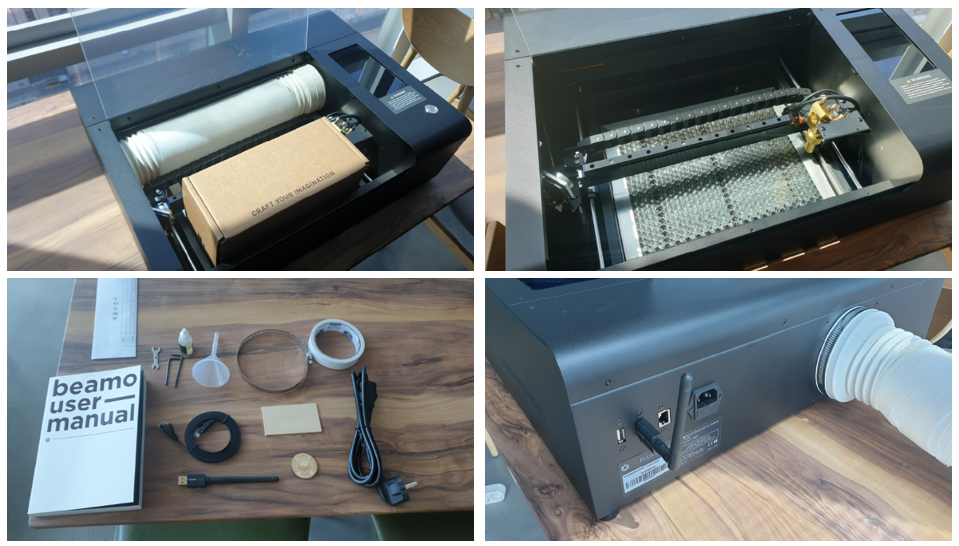

하드웨어 설치는 특별한 것이 없습니다.

그냥 상자를 개봉하여 설치 위치에 놓고, 덮개를 열어 부품을 빼낸 후, 배기호스를 연결하고, WiFi 동글만 꽂으면 됩니다.^^

(유선으로 연결할 때는 인터넷케이블을 사용합니다.)


2.2. 소프트웨어 설치

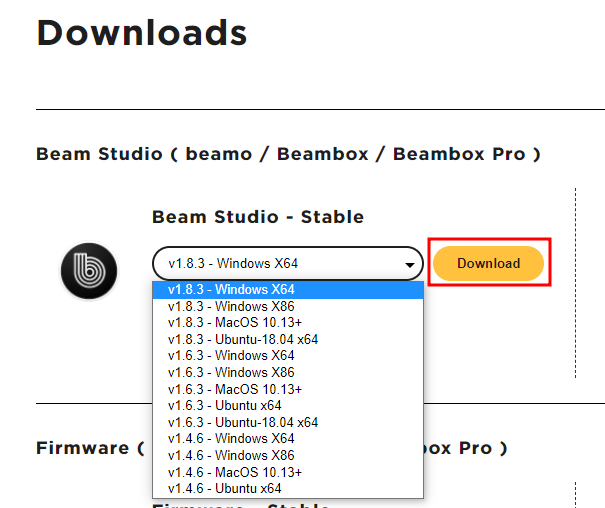

아래 Flux 홈페이지에서 Beam Studio - Stable을 원하는 OS를 선택하여 다운 받고 설치합니다.


https://flux3dp.com/downloads/



설치를 시작하면 그냥 한 번에 설치가 완료됩니다.

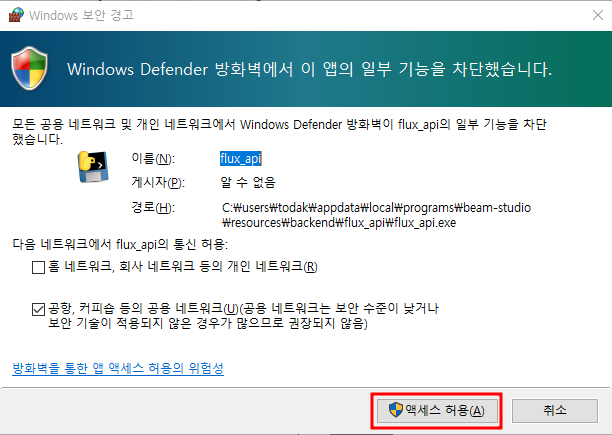

윈도우 보안경고가 뜨면 '액세스 허용'을 클릭합니다.


회원 가입 후 로그인을 하면 향후 수시로 소프트웨어에 추가되는 더 많은 기능에 엑세스 할 수 있습니다.
구글 계정 등으로 쉽게 회원 가입 및 로그인이 가능합니다.

빔 스튜디오가 제대로 열리지 않으면 아래 사항을 확인합니다.

Window
컴퓨터에 Visual C++ 재배포 가능 패키지가 설치되어 있는지 확인 후, Visual Studio 2015, 2017 및 2019용 Visual C++ 재배포 가능 패키지를 설치합니다.
맥 OS
시스템을 macOS 10.14(Mojave) 이상으로 업데이트합니다. 일부 이전 버전의 macOS에는 지원 문제가 있을 수 있습니다.

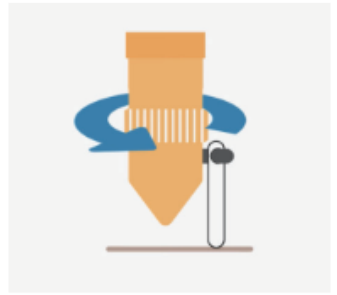

2.3. 레이저 초점 맞추기


재료의 두께에 따라 레이저 초점을 맞추기 위해 노즐에 지그가 붙어 있습니다.


노즐 고정 링을 돌려서 풀고, 지그를 내려서 재료 위에 닿도록 한 상태에서 고정 링을 돌려 다시 고정합니다.

지그는 다시 위로 올려주면 작업 준비 완료^^

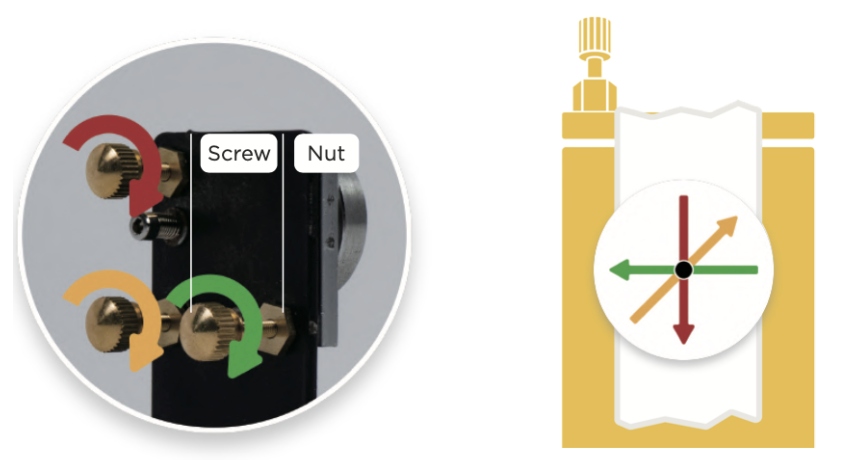

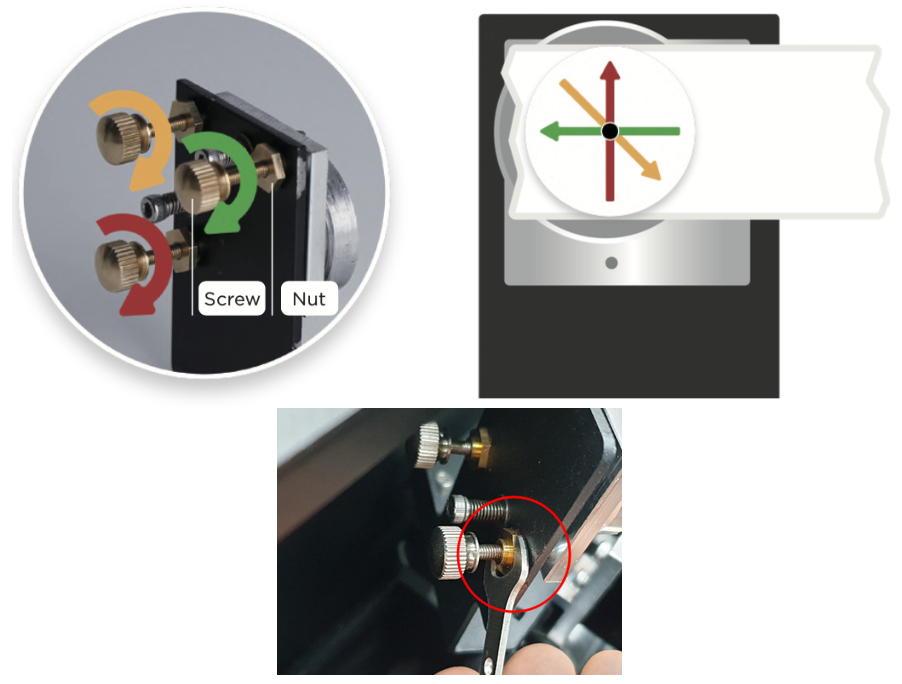

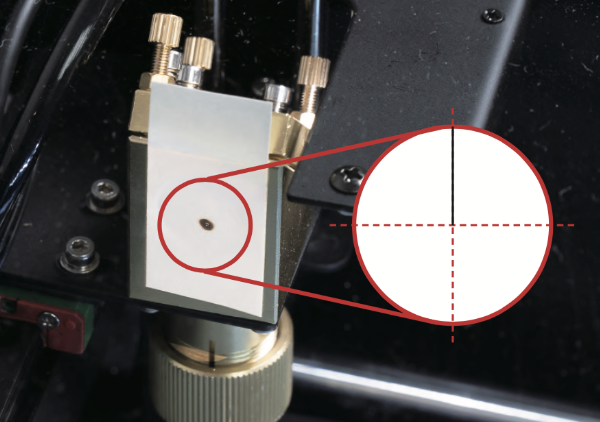

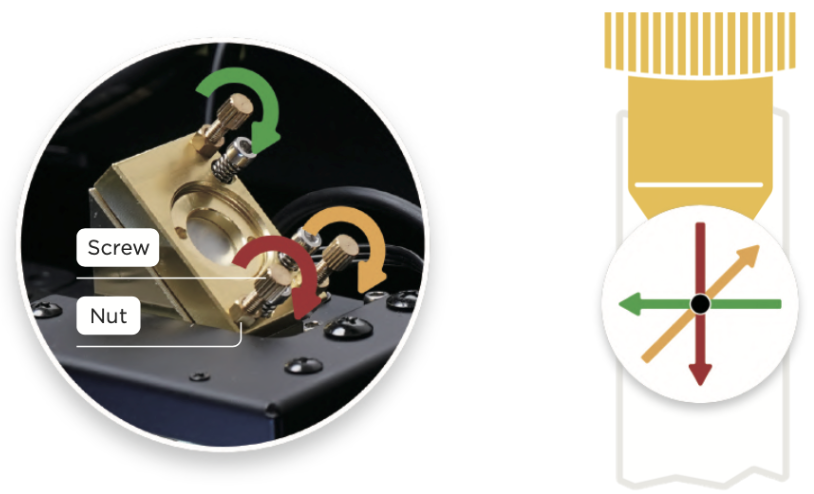

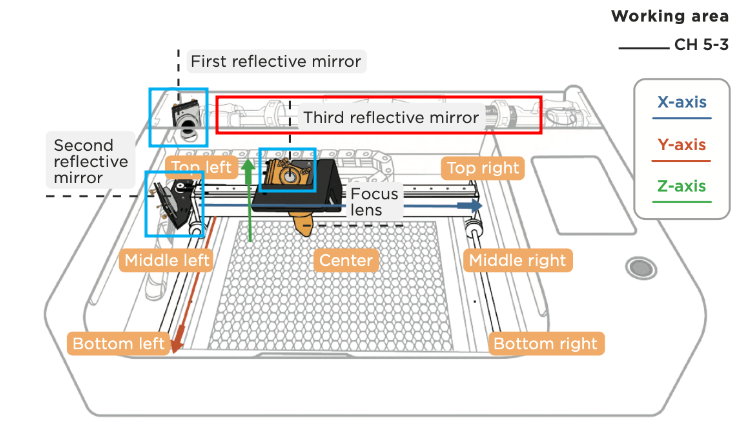

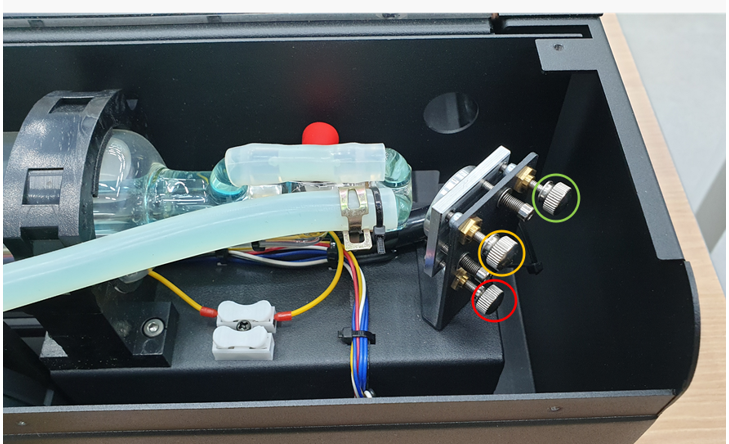

2.4. 반사경 및 렌즈 청소

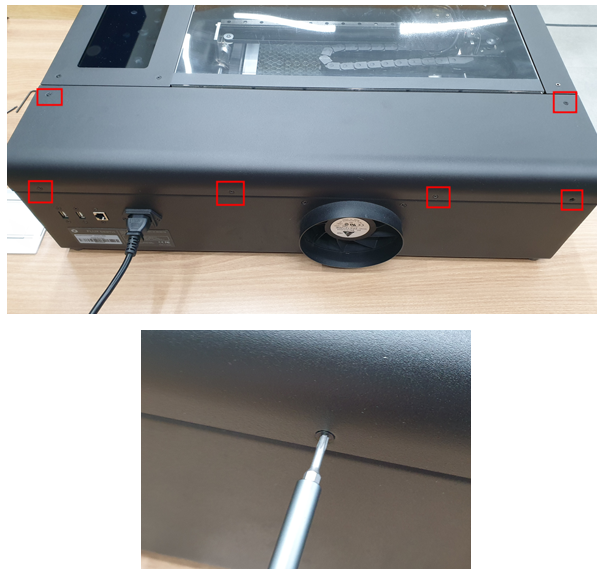

2.5. 본체 청소

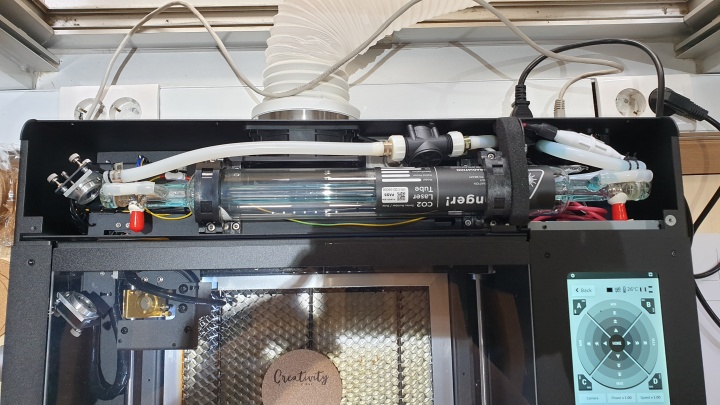

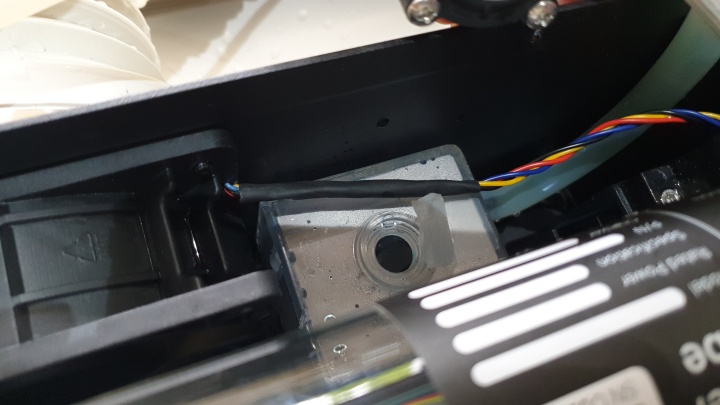

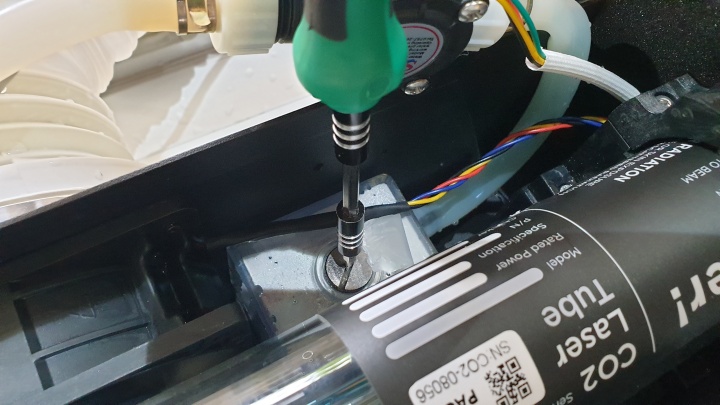

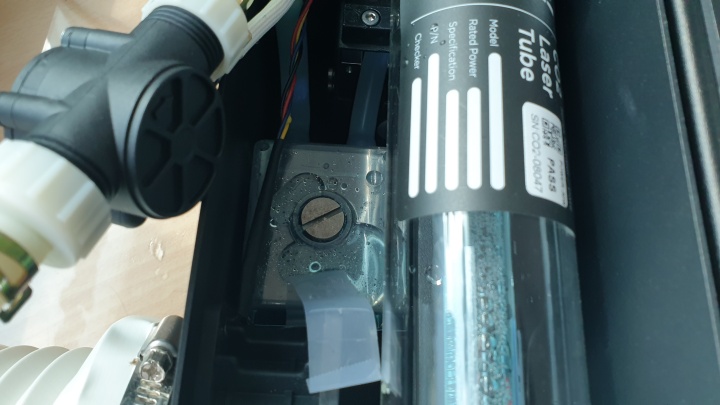

2.6. 냉각수 관리


2.7. 추가 장치 설치 - 로터리


3. Beam Studio (PC)


3.1. 비모와 빔 스튜디오의 연결


비모레이저와 빔 스튜디오는 3가지 방법으로 연결할 수 있습니다.


1. Wi-Fi로 연결


 ​컴퓨터와 비모는 동일한 네트워크 (2.4GHz) 를 사용해야 합니다.

 비모 와이파이 연결 후, 컴퓨터와 연결을 합니다.


 1) 비모와 Wi-Fi의 연결

  -. 비모 뒷 면에 Wi-Fi 동글 연결 확인

  -. 비모 LCD 창에서 NETWORK 터치합니다.

  -. Connect to Wi-Fi 터치

  -. Wi-Fi 선택 (2.4G) 후 비번 입력

  -. 연결 완료


 2) 빔 스튜디오와 비모의 연결

  -. 빔 스튜디오에서 Machines -> Machine Setup 클릭

  -. Wi-Fi 선택

  -. 비모 패널에서 NETWORK 터치 후 Wireless IP 번호 확인 후 입력


연결 방법 동영상




2. Wired Network 로 연결

 비모를 유선 네트워크로 연결하여 같은 네트워크 상에 있는 PC와 연결하는 방법입니다.

 1) 비모와 라우터를 인터넷 케이블로 연결합니다. 약 10초 뒤 비모가 자동으로 네트워크에 연결이 되며, 비모의 패널 'Network' - 'Wired Network' 에서 생성된 Ethernet IP'를 확인합니다>.
    -> IP가 생성이 안되면, IP 자동 할당(DHCP)이 설정되어 있는지 확인합니다.
 2) 소프트웨어(Beam Studio)를 실행하고, 'Wire Network'를 선택한 뒤, 비모의 패널에서 확인한 'Ethernet IP'를 적어줍니다.

3. Direct 로 연결

비모와 PC를 인터넷 케이블로 바로 연결하는 방법입니다.
Win10 시스템에서 적용이 가능합니다.

 1) 인터넷 케이블로 비모와 컴퓨터 네트워크 슬롯에 연결합니다.
 2) 비모의 패널 'Network' - 'Wired Network' 에서 생성된 Ethernet IP'를 확인합니다.
    -> IP가 생성이 안되면, IP 자동 할당(DHCP)이 설정되어 있는지 확인합니다.
 3) 컴퓨터의 인터넷 연결 공유를 활성화 합니다.
  가) 설정 -> 네트워크 및 인터넷 -> 어댑터 옵션 변경 -> 공유 허용
  나) 사용중인 네트워크 마우스 우클릭 -> 속성 -> 공유 -> 공유 허용
  => 설정이 되면 '네트워크 연결' 창에서 사용중인 네트워크에 '공유'라고 표시되며, 비모가 연결된 미확인 네트워크도 확인하실 수 있습니다.
 4) 소프트웨어에서 Direct Connection' 을 선택한 뒤, 비모의 패널에서 확인한 'Ethernet IP'를 적어줍니다.

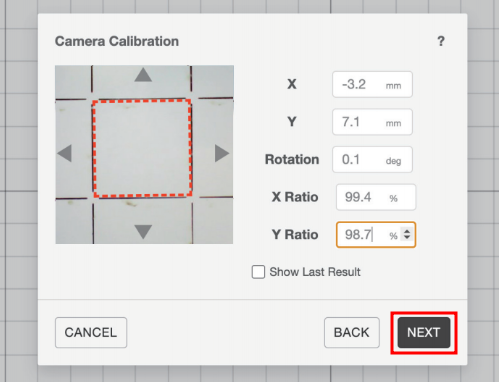

3.2. 카메라 캘리브레이션


비모는 작업 위치를 카메라로 확인할 수 있습니다.

이 때 더욱 정확하게 작업하기 위해 카메라 보정을 실시합니다.


소프트웨어에서 아래의 내용이 친절하게 안내가 되니 쉽게 보정이 가능합니다.


준비물 : A4 용지 (흰색)


1. 비모와 연결한 후 Menu - Machine - Your Machine - Calibrate Camera 를 클릭합니다.

2. 카메라 보정 작업할 비모를 선택합니다.

3. 비모 덮개를 열고 A4용지를 넣고 닫습니다.

4. 레이저 초점을 맞춥니다. ( 우리는 수동^^)

5. Start Engrave 를 클릭하면 A4 용지에 우물정자() 모양으로 각인이 됩니다.

6. 화면의 빨간 사각형을 이동, 회전, 크기 조절을 통해 각인된 사각형 모양에 일치 시킨 후 Next를 클릭하면 완료^^


3.3. 기본 사용법


비모의 노즐에 카메라가 장착되어 있습니다.

노즐이 구역을 이동하며 찍은 사진으로 재료의 위치를 확인하고, 작업할 디자인을 이동하여 원하는 위치에 작업을 할 수 있습니다.


1. 카메라 아이콘을 선택합니다.

2. 보기를 원하는 위치를 마우스로 드래그하여 선택합니다.

   노즐이 이동하며 사진을 찍으니 원하는 위치만 선택하면 시간이 단축되겠지요.^^

3. 작업으로 되돌아가려면 돌아가기 아이콘을 클릭합니다.

4. 디자인 파일을 원하는 위치에 놓고 파워와 스피드를 결정합니다.

5. 스타트 버튼을 누르면 작업 시작.^^



3.4. 파워 및 스피드 설정


작업하는 디자인의 레이어를 클릭하면 파워와 스피드를 설정할 수 있습니다.


그런데, 재료에 적당한 파워와 스피드 값을 찾아야겠지요?^^

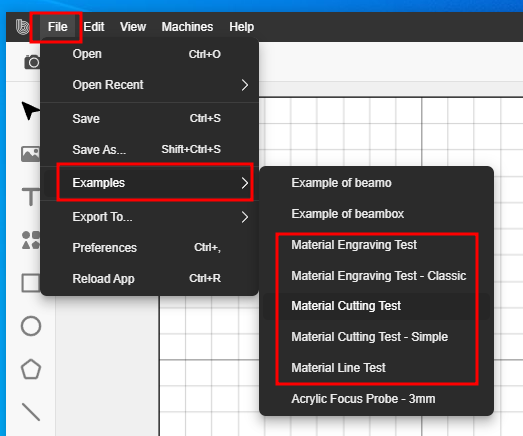

컷팅 및 각인의 테스트 파일이 소프트웨어에 탑재되어 있어 재료에 적절한 파워와 스피드를 찾기 위해 여러번 작업을 반복할 필요가 없습니다.

아래 사진처럼 작업 된 재료를 보고 적당한 값의 파워와 스피드를 선택합니다.

재료마다 하나씩 만들어서 비모 옆에 나두면 되겠지요^^


작업 시 중요한 포인트가 있는데 바로 레이어의 순서입니다.

예를 들어, 합판에 커팅과 조각을 진행을 할 때, 커팅이 먼저 되면 아래로 약간 떨어지게 되어 각인할 때 초점이 맞지 않게 되겠지요.

그래서, 꼭 조각하는 레이어가 처음에 있도록 해야 합니다.

동일한 레이어에 여러 개의 커팅되는 객체가 있는 경우는 비모가 자동으로 안쪽 개체부터 작업을 한답니다^^








4. BeamGo (스마트기기)


4.1. 비모레이저와 연결

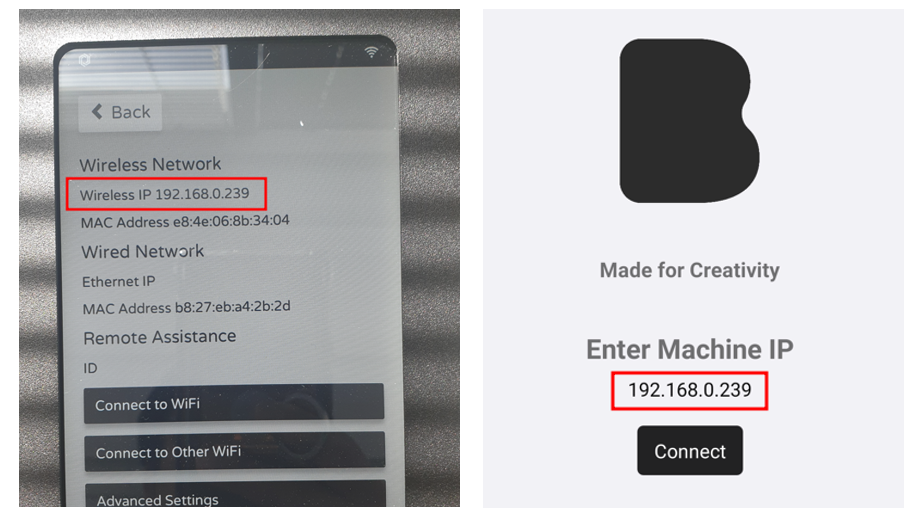

비모레이저 모니터에서 Network를 터치합니다.

Wireless IP를 확인한 후 App에 적어준 후 connect를 터치하면 바로 연결이 됩니다.

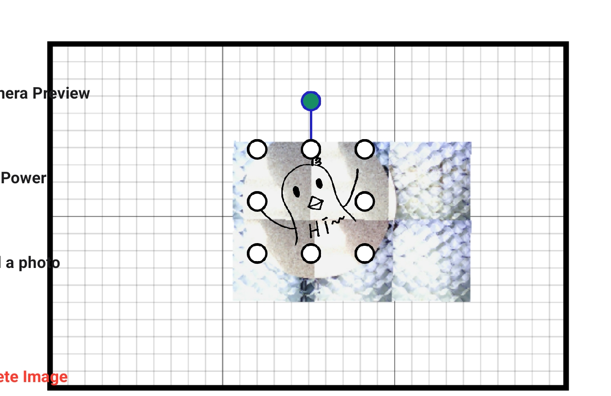

4.2. 사진 가져오기


4.3. 편집하기


4.4. 작업물 배치


5. 비모 인터페이스


비모에 장착된 LCD 인터페이스 사용법입니다.

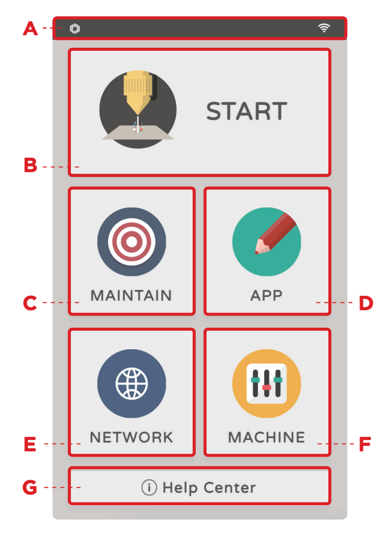

아래 사진처럼 7개로 나누어 설명합니다.


A : 상태 표시줄 (Status Bar)
B : 시작 (Start)
C : 유지 보수 (Maintain)
D : 앱 (App)
E : 네트워크 (Network)
F : 설정 (Machine)
G : 도움 (Help Center)

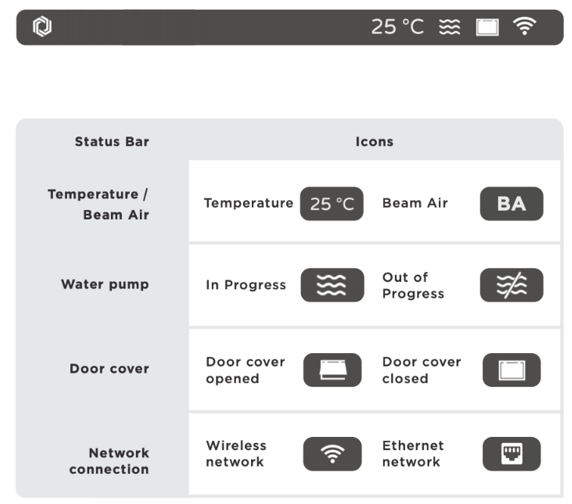

5.1. 상태 표시줄 (Status Bar)


비모의 상태를 확인하는 Bar입니다.


빔에어 연결 여부, 기계의 연결 상태, 작업 중 온도, 냉각수의 흐름, 문 열림/ 닫힘 상태를 보여줍니다.

대부분 이 상태 표시줄을 터치하면 홈페이지로 돌아갑니다^^


5.2. 시작 (Start)


비모로 작업하는 방법은 소프트웨어에서 비모로 전송하거나, USB 메모리를 이용하여 작업을 전송하는 2가지 방법이 있습니다.

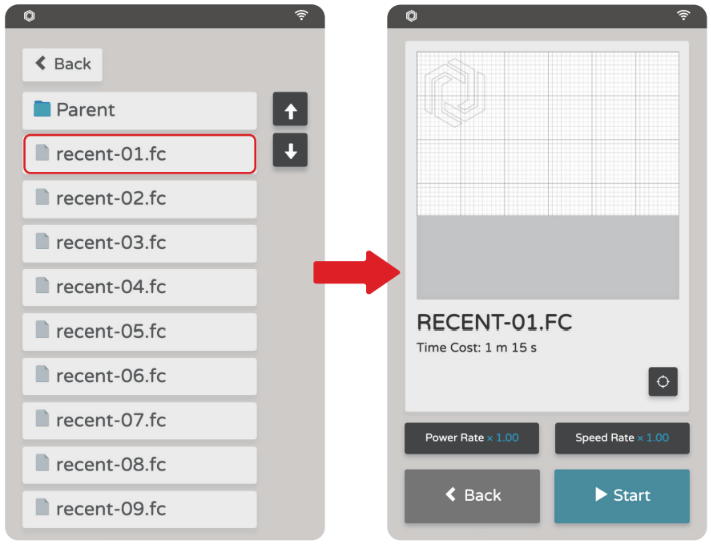

소프트웨어에서 전송이 된 파일은 비모에 최대 15개까지 저장이 되는데, 이 시작 버튼을 통해 작업을 불러올 수 있습니다. 파일은 recent-01.fc 가 최신 작업 파일입니다.


이 '시작(Start)'  버튼을 클릭하면 저장된 파일 또는 USB 메모리의 파일을 불러올 수 있습니다.

각각 'Built-in Memory' , 'USB flash drives' 중 선택하시면 됩니다.


작업파일을 선택하면 아래 오른쪽 사진 처럼 작업 영역에서 이미지의 실제 위치, 예상 작업 시간, 실시간 파워 및 속도 설정 배율이 화면에 표시됩니다.

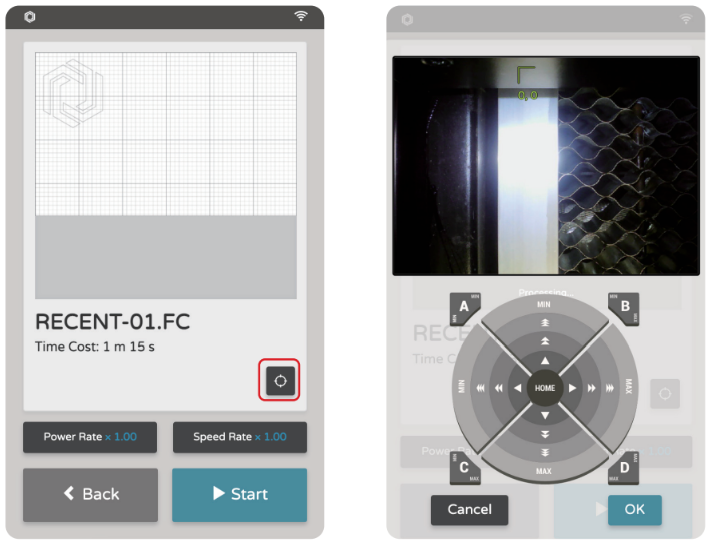

작업 시작점 변경을 원하면 아래 사진의 빨간 사각형 안의 '위치 표시 아이콘'을 클릭 후 조그로 헤드를 이동하여 수동으로 시작점을 변경할 수 있습니다.


파워와 스피드는 작업 중 터치하여 수정할 수 있습니다.

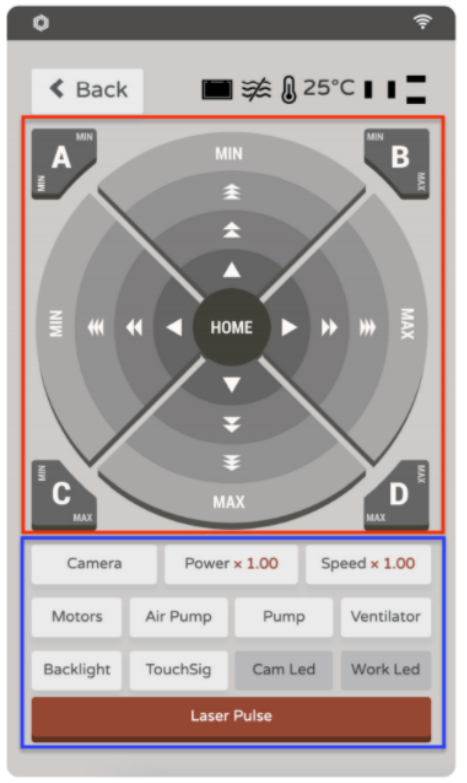

5.3. 유지 보수 (Maintain)


유지 보수, 수리 및 문제 해결을 위한 버튼입니다.



1.  빨간색 사각형
 조그 버튼으로 헤드의 위치를 이동시킬 수 있습니다.


2. 파란색 사각형

 장치의 다른 부분을 활성/ 비활성하여 테스트할 수 있습니다.


  1) 카메라 : 카메라를 활성화하면 카메라 샷이 패널에 표시됩니다.

  2) 파워 : 수동으로 레이저 파워를 높이거나 낮춥니다.

  3) 속도 : 수동으로 노즐 이동 속도를 높이거나 낮춥니다.

  4) 모터 : X 및 Y 모터를 비활성화합니다. 이것이 비활성화되면 레이저 헤드를 손으로 자유롭게 움직일 수 있지만 위의 조그 버튼은 비활성화됩니다.

             위의 제어판을 사용하려면 원점 복귀를 다시 수행해야 합니다.

  5) 에어 펌프 :  에어 펌프 활성화 또는 비활성화

  6) 펌프 :  워터 펌프 활성화 또는 비활성화

  7) Ventilator : 환기 팬 활성화 또는 비활성화

  8) 백라이트 : 테스트 화면의 백라이트(화면이 몇 초 동안 검게 변함)

  9) TouchSig : 터치 신호 테스트(터치 기능이 몇 초 동안 비활성화됨)

  10) Cam Led : 카메라의 LED 필 라이트 켜기 또는 끄기

  11) 작업 LED : 작업 영역의 LED 조명을 켜거나 끕니다.

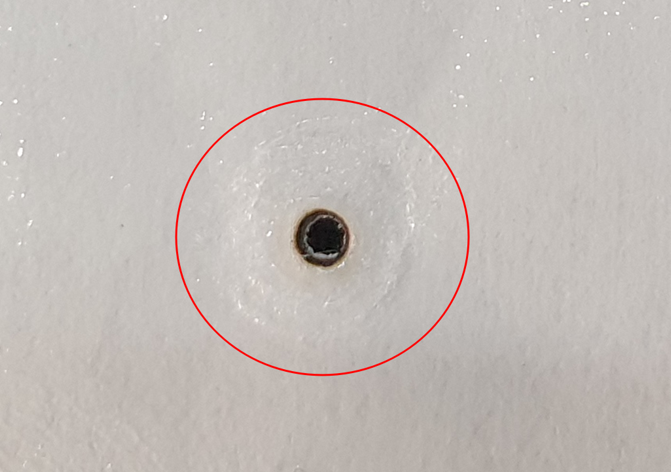

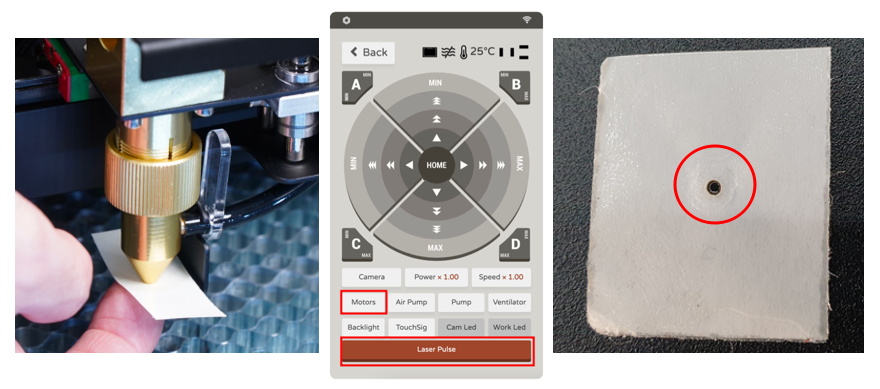

  12) 레이저 펄스 : 레이저를 아주 잠깐 발사합니다. 주로 반사경 경로 조정 및 레이저 튜브의 상태 테스트에 사용됩니다.

5.4. 앱 (App)


스마트 기기와 연결을 위한 버튼입니다.

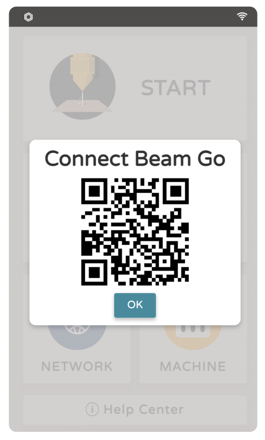

Beam Go를 스마트기기에 설치 후 비모와 동일한 네트워크에 연결 하고, 화면에 표시된 QR 코드를 스캔하여 스마트기기와 페어링합니다.


그냥 App 실행 후, 비모의 Wirelsee IP 주소를 앱에서 입력하여도 됩니다.^^

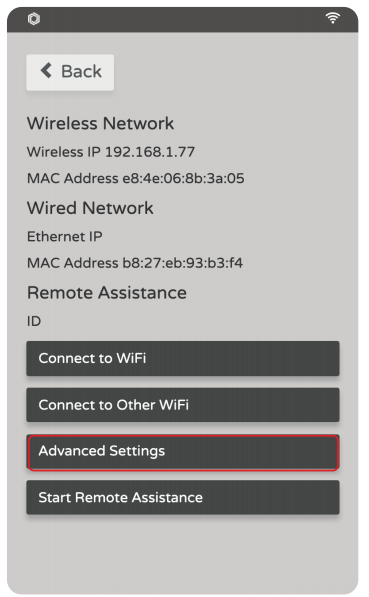

5.5. 네트워크 (Network)


네트워크 상태 확인 및 설정을 위한 버튼입니다.


네트워크 IP 주소와 Wi-Fi 동글 또는 인터넷 케이블이 정상인지 확인할 수 있습니다. (MAC 주소는 정상일 때 표시 됨)


최근에는 Wi-Fi가 잘 되어 있으니, Wi-Fi 연결을 통해 세팅하는 것이 편리합니다. Wi-Fi 선택 후 비번 입력으로 쉽게 연결이 됩니다.

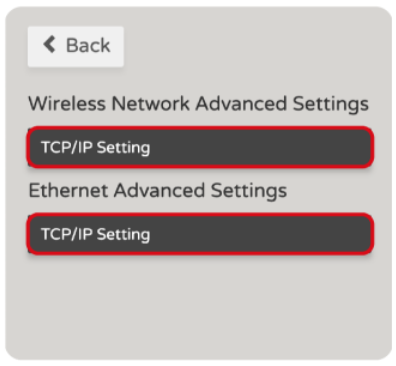

고급 설정(Advanced Setting)에서 IP 주소, 서브넷 마스크 및 라우터를 입력해야 하는 기기에 대하여 자동 할당 IP 또는 수동으로 고정 IP를 설정할 수 있습니다.

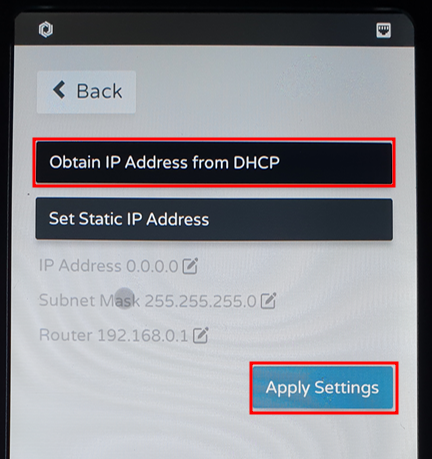

[자동 할당 (DHCP)]

기본적으로는 DHCP(자동으로 IP를 동적 할당)로 체크가 되어 있어야 됩니다.

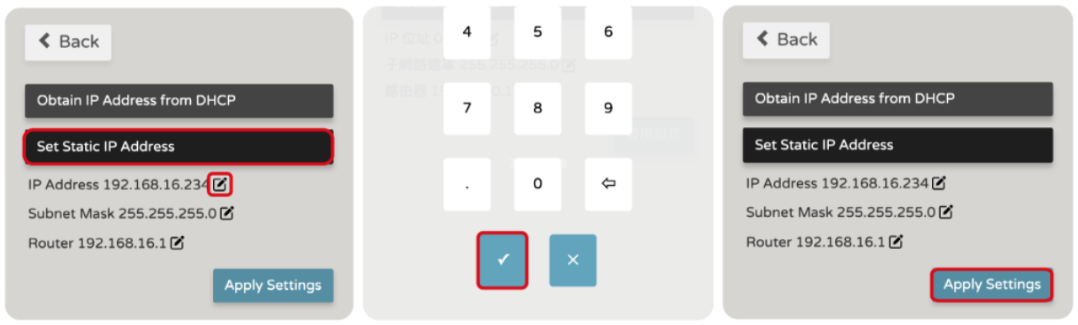

[ 고정 IP ]

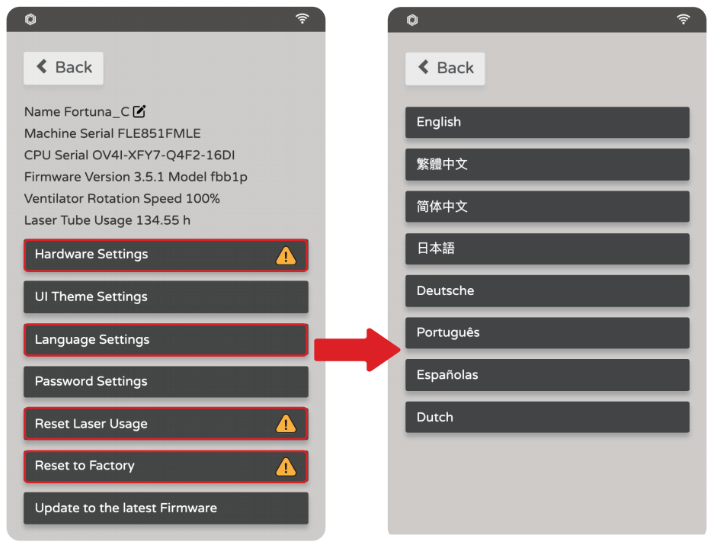

5.6. 설정 (Machine)


간단한 설정을 할 수 있습니다.


언어 설정은 곧 한국어가 추가되겠지요^^



 느낌표가 있는 설정은 절대 그냥 하지 마시고, 꼭 구매처나 제조사에 문의 후 하세요. 장비에 데미지가 발생할 수 있으며, 직접 수행 시 발생되는 데미지에 대한 보상은 받기가 어렵습니다.
사실 할 이유도 별로 없습니다^^

 주로 펌웨어 업데이트를 할 때 이용하시면 됩니다^^

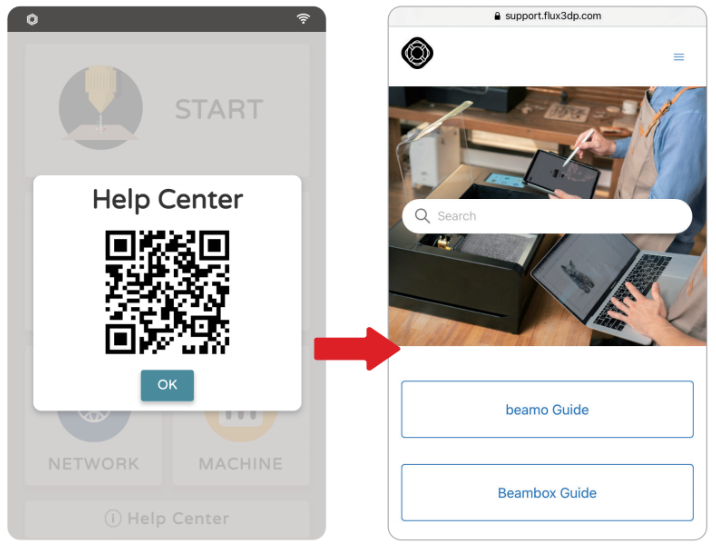

5.7. 도움 (Help Center)


클릭 후 나오는 QR 코드로 제조사가 제공하는 비모 이-메뉴얼로 이동할 수 있습니다.
