마이크로비트에 연결하여 사용 가능한 스마트 AI 렌즈입니다.


카드인식, 라인 트레킹, 볼(Ball) 트래킹, 색인식, 얼굴 인식 등이 가능합니다.


제품 보기 -> 클릭하여 보기

4.2.1 업데이트 및 마이크로비트 연결


[ 카메라 업데이트 ]


최초 구매를 하면 대부분 최신 버전이 아닙니다.

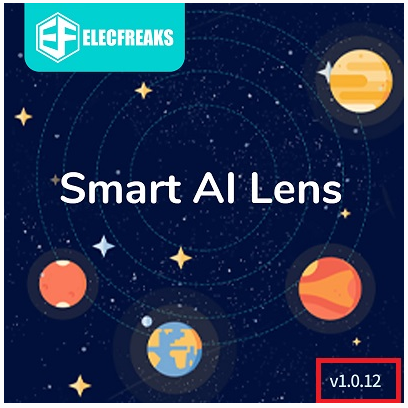

아래 사진처럼 버전이 표시되며, 21년 12월 기준 최신 버전은 V1.0.12 입니다.

버전 표기가 없으면 맨처음 버전이니 업데이트를 진행하여 주셔야 합니다.


<사진출처 : elecfreaks.com >

아래 파일을 각각 다운로드 받습니다.

1. 펌웨어 v1.0.12  -> 클릭하여 다운로드
2. Smart AI Camera 드라이버
   윈도우 버전 -> 클릭하여 다운로드
3. 펌웨어 업데이트 프로그램
   윈도우 버전 -> 클릭하여 다운로드

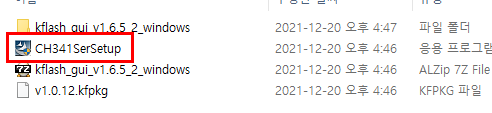

1. 드라이버 설치를 더블 클릭하여 진행합니다.

2. 다운로드 받은 업데이트 프로그램을 압축 해제한 후 Kflash_gui.exe 파일을 찾습니다. 더블 클릭하여 실행합니다.

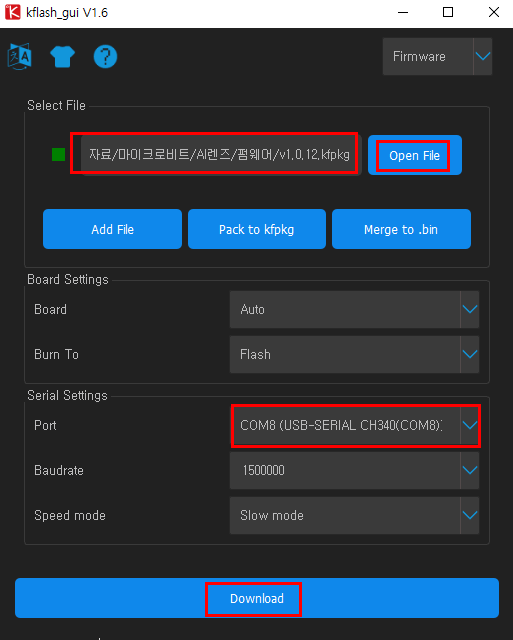

   Open File 클릭하여, 다운로드 받은 최신 펌웨어를 선택합니다.
   Port를 선택합니다. 클릭하여 CH34... 들어간 것 선택하면 됩니다^^

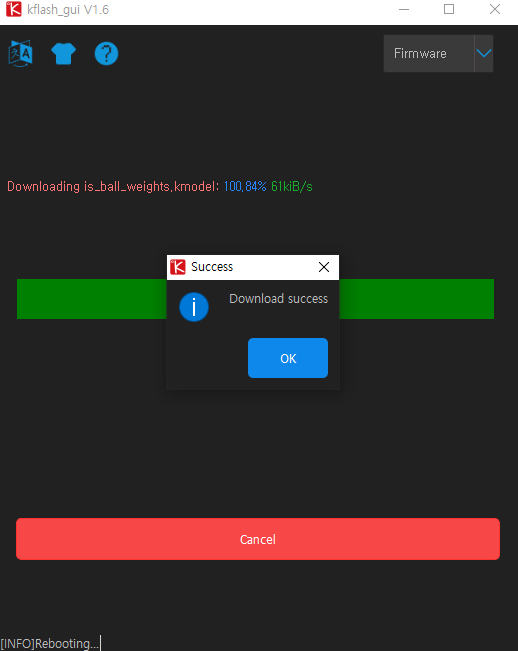

   마지막으로 Download 를 클릭하여 업데이트를 진행합니다.





[ 마이크로 비트와 연결 ]

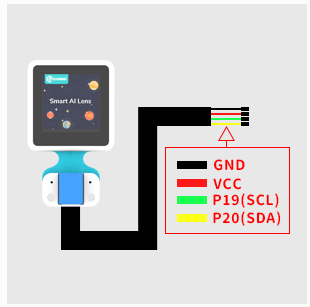

 동봉되어 있는 연결 케이블 중 RJ11 커넥터 (보통 전화기 커넥터라고 부르는 것^^) - 4선이 나와있는 케이블을 사용하며, 아래처럼 연결을 합니다.

<사진출처 : elecfreaks.com >

예를 들어, 가장 많이 활용하는 지니어스 키트의 Sensor Edge 보드에는 아래처럼 연결하면 됩니다.

4.2.2 얼굴 인식

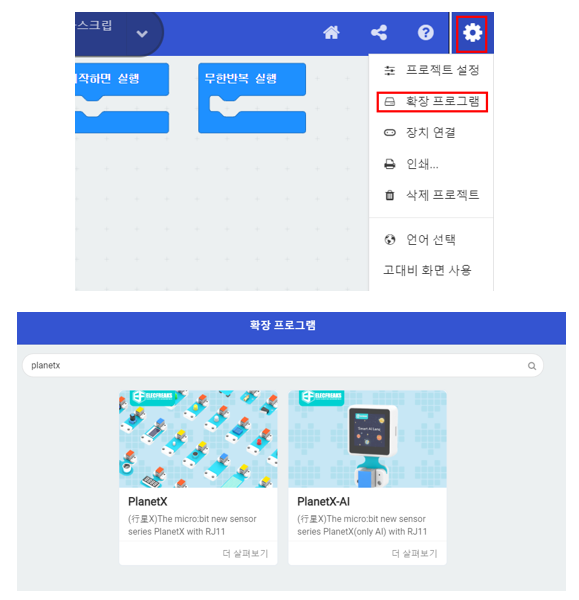

확장프로그램에서 PlanetX를 검색합니다.

카메라만 선택해도 되고, PlanetX를 선택해도 됩니다. PlanetX를 선택하면 다른 것들도 명령어가 추가될 뿐입니다^^

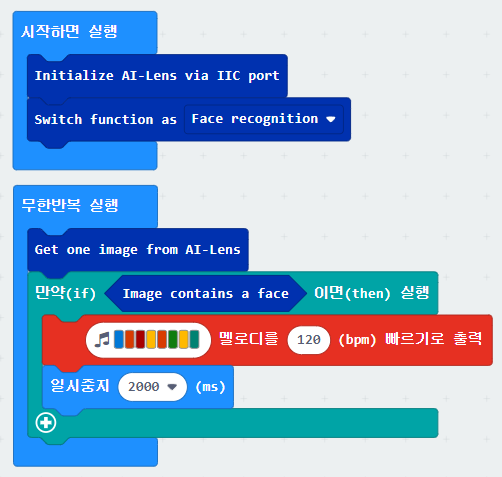

아래처럼 프로그래밍 합니다.
제품 박스 뒷면에 있는 대로 프로그래밍 해 본 겁니다^^

간단히, 시작하면 카메라를 준비하고, 얼굴 인식 기능 선택
무한 반복으로 카메라에서 이미지를 가지고 오는데 사람 얼굴이 있으면 멜로디를 울리고 2초 대기해라 입니다.




동작 모습입니다. 잘 생겼지요^^
