1. 개요

로비코는 이진코드를 이용하여 프로그래밍 가능한 라인트레이싱이 되며, 전용앱을 통해 무선 조종, 카드 코딩을 할 수 있습니다.
동글을 추가하여 엔트리에 연결도 가능하며, 블록코딩 실사버전^^인 클레버블록과 같이 사용도 가능합니다.

제조사에서 제공한 소개 영상입니다.

2. 기본 사용법 및 관리

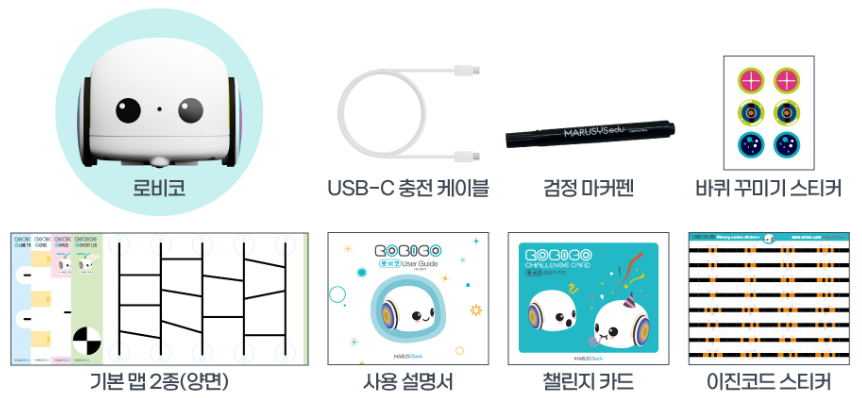

2.1. 제품 구성

로보코 기본 제품의 구성은 아래와 같습니다.

언플러그드 활동의 경우 도화지와 추가 이진코드 스티커가 여유롭게 준비하면 좋습니다.

2.2. 로봇 구성

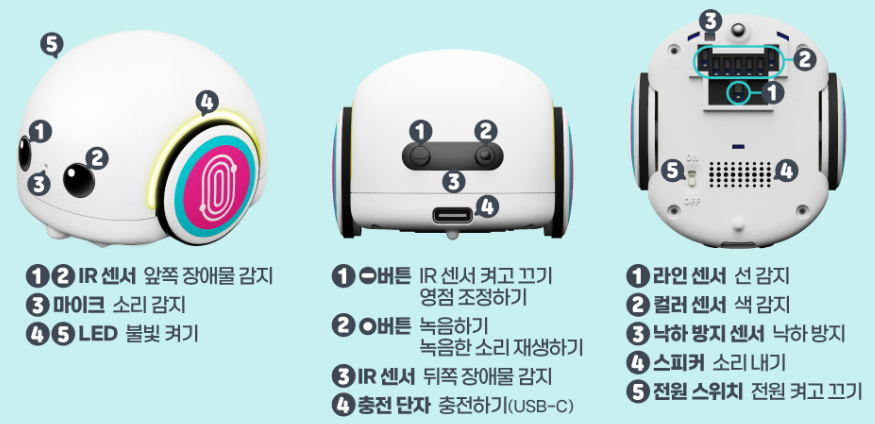

로비코 로봇의 구성입니다.

기본적으로 라인 코딩을 위한 라인감지센서, 컬러센서와 전/후방 센서(적외선)가 있고 블루투스로 스마트기기와 연결이 됩니다.

개인적으로는 마이크와 스피커가 꽤 마음에 듭니다.

음성 인식을 통한 AI 학습이 가능하고, 상황에 따른 다양한 소리 뿐만 아니라, 내 목소리를 녹음하여 들려 줄 수 있다는 것도 큰 장점이겠지요.

편리한 캘리브레이션 버튼, 전/후방 센서를 사용하지 않을 때 기능을 끌 수 있다는 것, 낙하 방지 센서, 머리를 두드려서 모드를 바꾸는 기능도 세심함이 느껴집니다.

2.3. 전원 및 충전

2.4. 영점 조절

라인을 잘 따라가고 이진코드를 잘 읽어드리기 위해서는 영점 조정이 필요합니다.

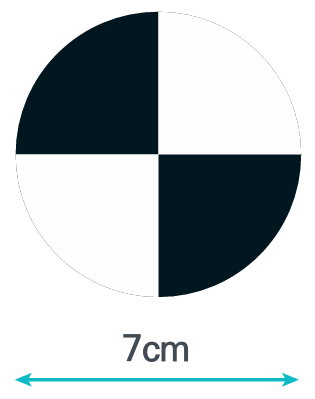

1. 영점 조정용 원 그리기

  -. 아래 그림처럼 지름 7cm 이상의 원에 검정색과 하얀색이 교차로 있으면 됩니다.

[오프라인으로 영점 조정]

1. 영점 조정용 원 위에 올려 놓습니다.

2. 뒤쪽의 버튼 중 왼쪽 막대 버튼을 주황색 불빛이 나올 때까지 누르고 있습니다.

3. 주황색 불빛이 나면 바로 손을 떼면 로비코가 움직이며 영점 조정을 합니다.

[App으로 영점 조정]

1. 영점 조정용 원 위에 올려 놓습니다.

2. App에서 로비코와 연결합니다.

3. 설정(톱니바퀴 아이콘)에서 영점 조정 버튼을 누릅니다.

2.5. 여러가지 세팅하기

1. 음소거하기

2. 전/후방 근접센서 켜고 끄기

3. 녹음 및 재생하기

3. 라인 코딩

3.1. 선 그리기

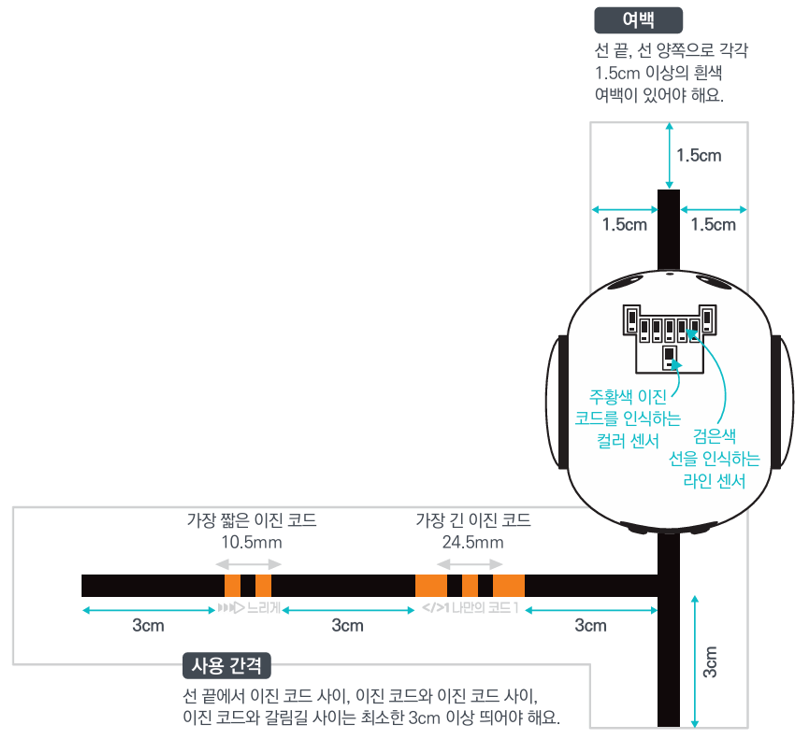

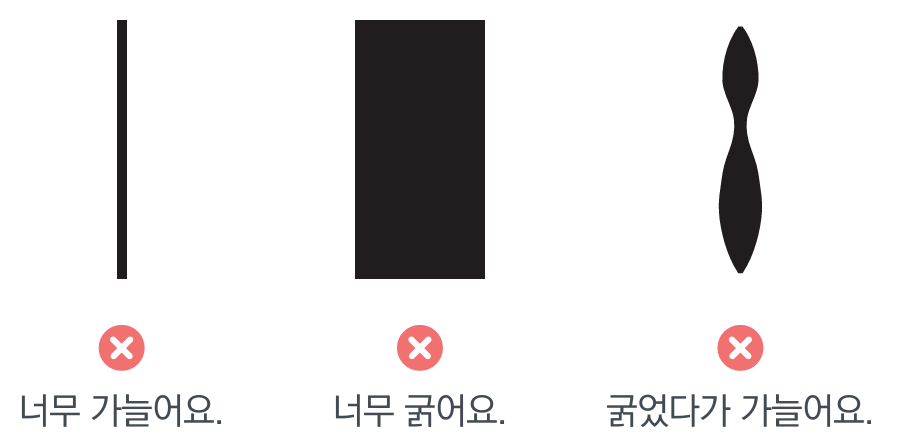

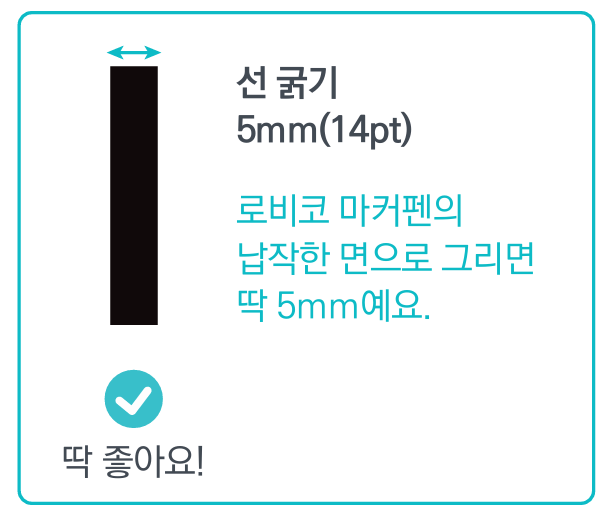

1. 선의 두께

선은 두께 5mm(14pt) 정도의 선을 인쇄하거나 마커펜으로 그려서 사용합니다.

일반적인 마커펜의 납작한 면으로 그리면 5mm 정도가 나옵니다. 로비코 전용 마커펜을 사용하면 좋겠지요.

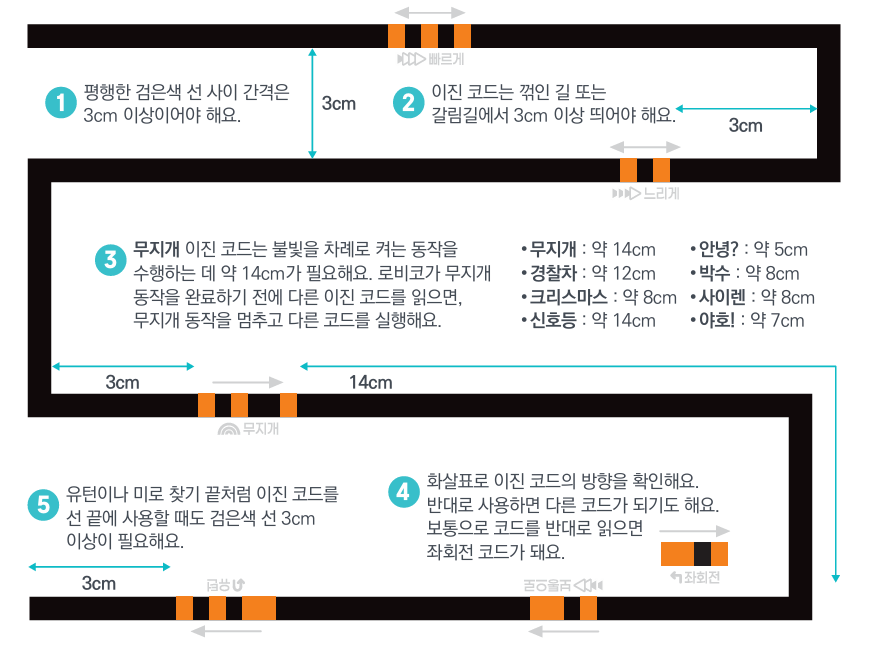

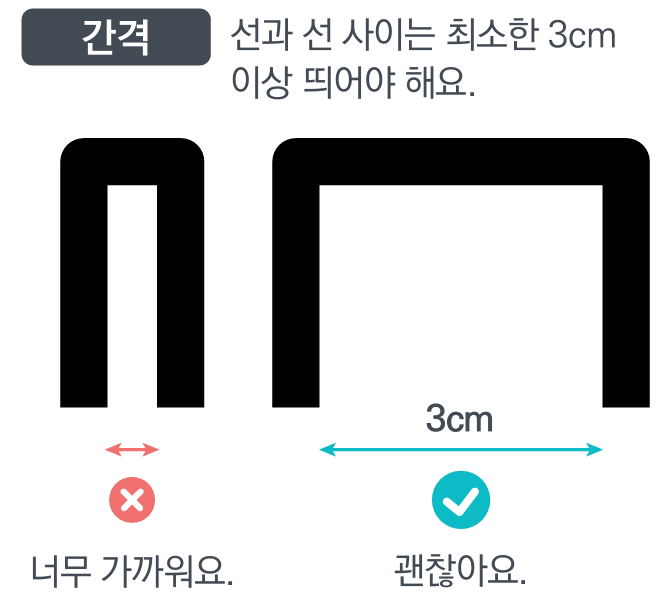

2. 선의 간격

3. 선의 각도

3.2. 모드 설정

언플러그드 활동에는 라인트레이싱, 사다리 타기, 미로찾기 3가지 모드가 있습니다.

기본적으로 많이 활동하는 이진코드는 라인트레이싱 모드로 하면 됩니다.

1. 모드 변경 방법

 로비코의 전원을 켠 상태에서 위쪽을 가볍게 두 번 두드리면 모드를 바꿀 수 있습니다. 음소거이지 않으면 "사다리 타기!" 등 각각의 모드를 로비코가 말합니다.

2. 라인트레이싱 모드

3. 사다리 타기 모드

4. 미로 찾기 모드

3.3. 이진코드

1. 이진코드란?

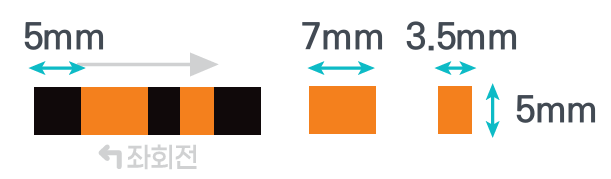

이진 코드는 로비코를 움직일 수 있는 명령 코드입니다. 길고(7mm) 짧은(3.5mm) 길이의 주황색 패턴으로 이루어진 이진 코드는 로비코의 속도와 방향을 바꾸고, 불빛, 소리, 재미있는 움직임 동작을 할 수 있게 합니다.

주황색 양쪽으로은 꼭 검정색 5mm가 필요합니다. 마커로 그리기는 어려우니 꼭 전용 로비코 이진코드 스티커를 사용하세요.

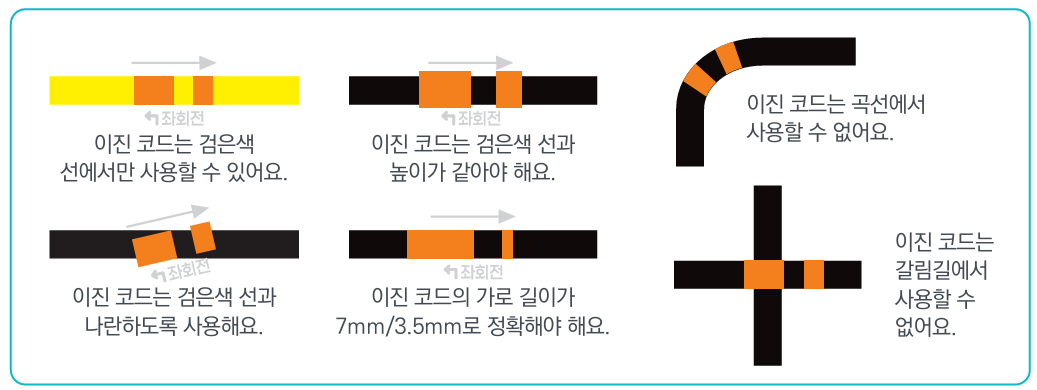

 2) 붙일 때 주의사항



4. 로비코 App

- 플레이스토어 및 앱스토에서 '로비코'를 검색하여 ''로비코(RoBico)를 설치합니다.

구글 플레이

앱 스토어

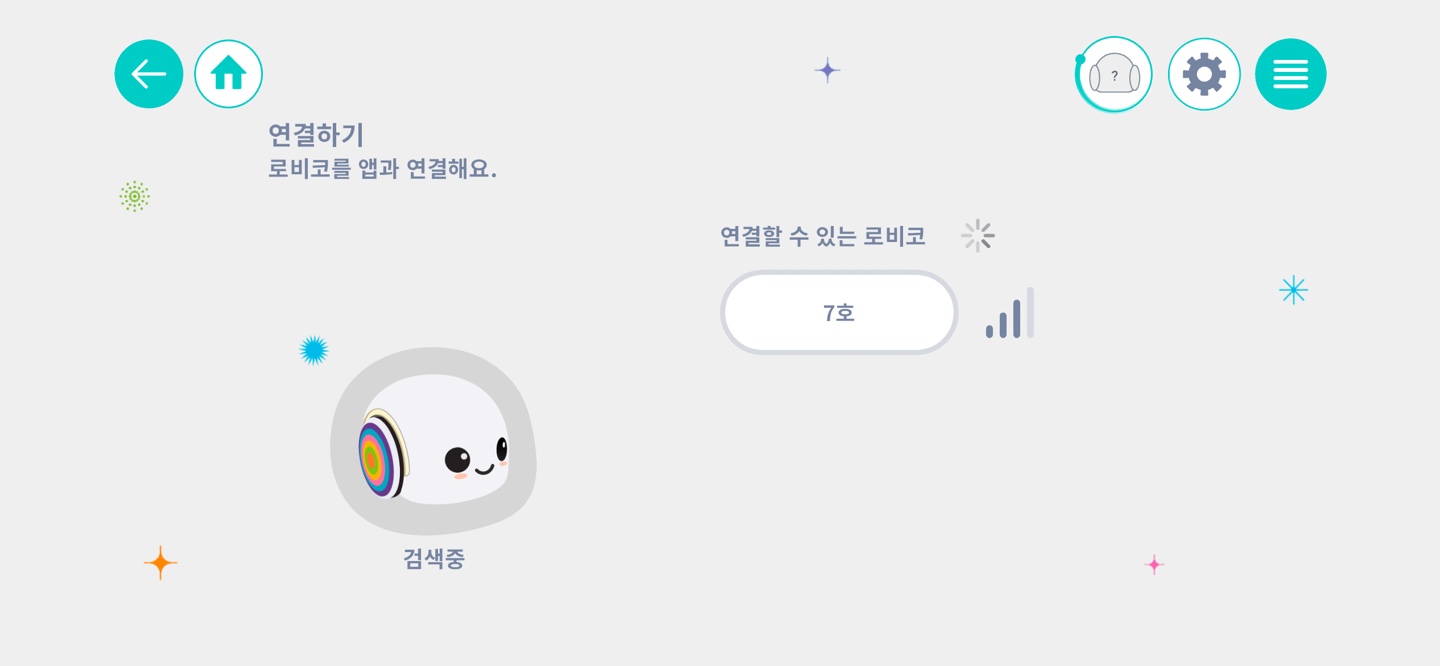

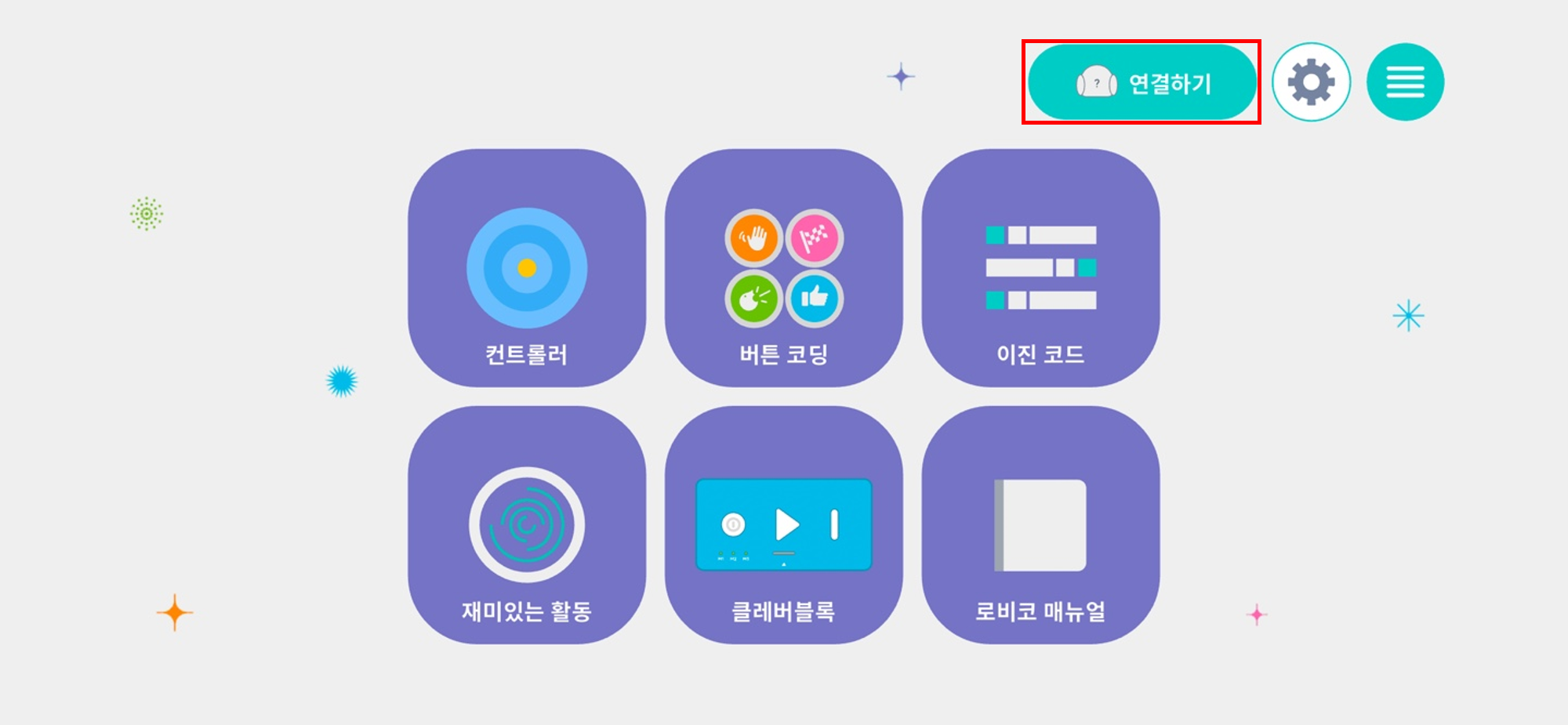

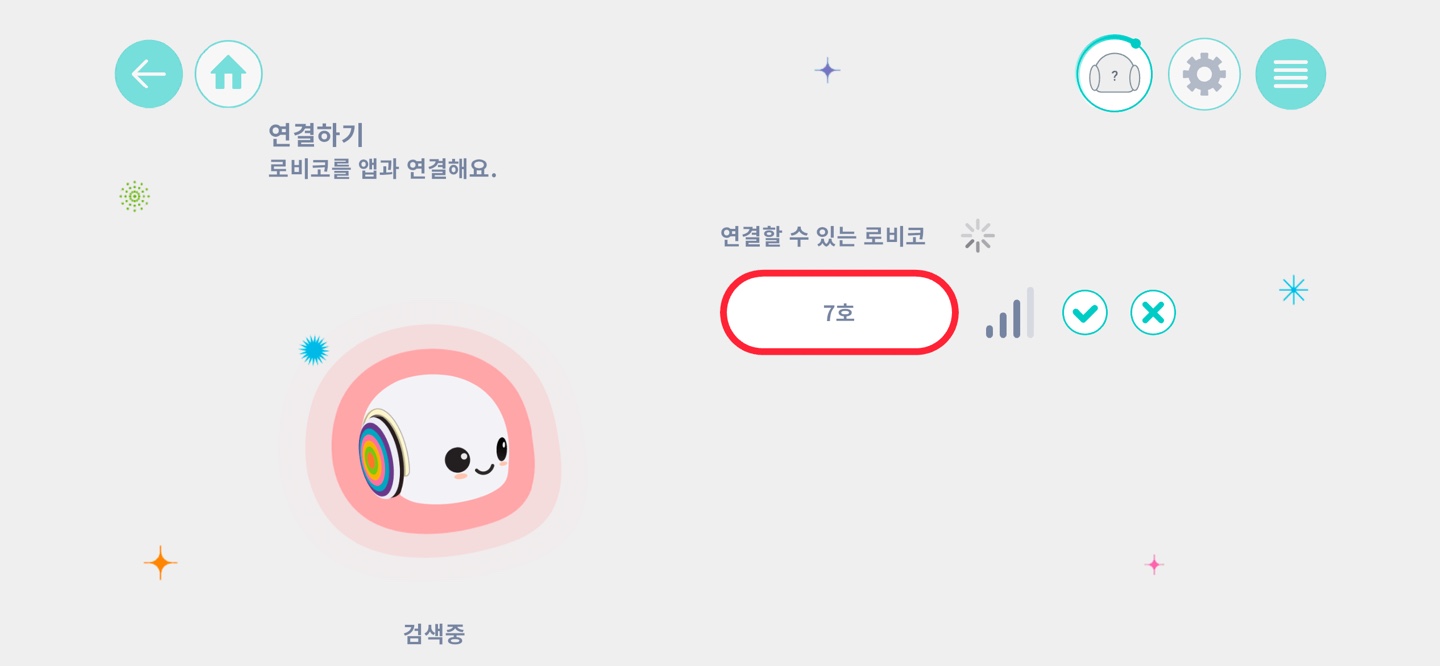

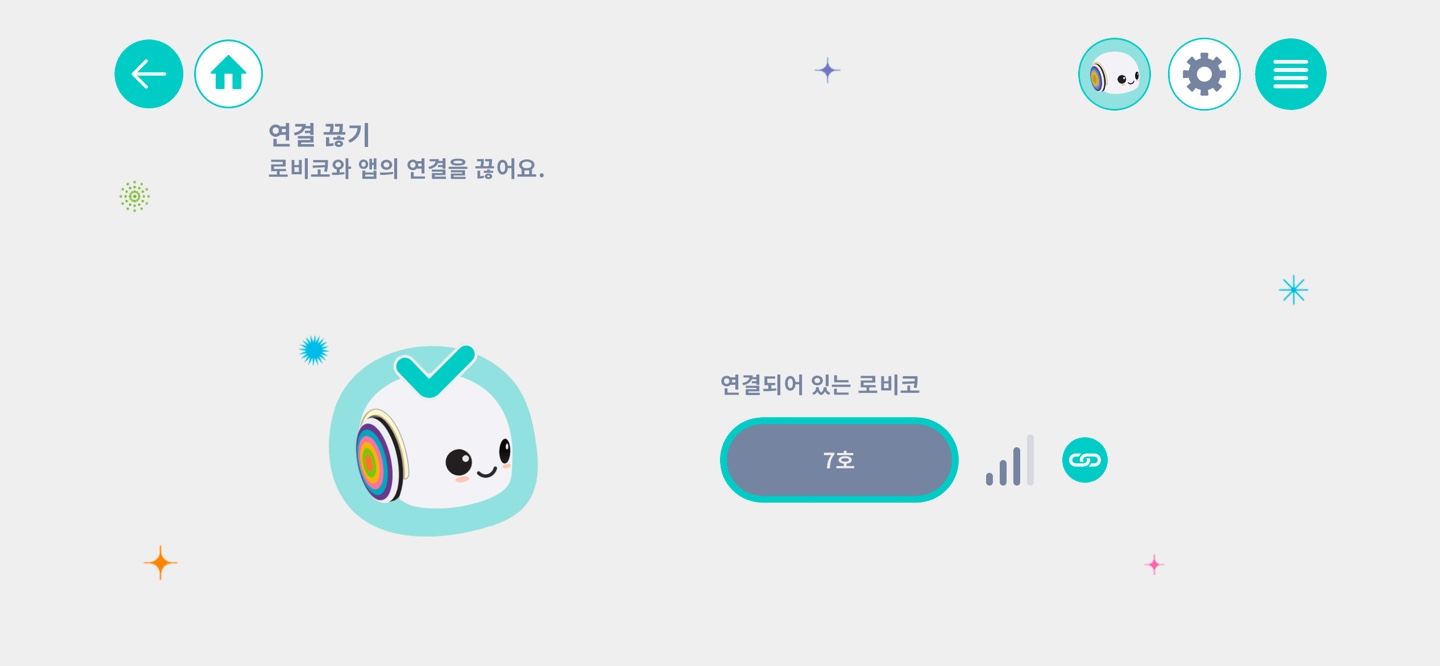

4.1. App 연결

3. 로비코가 보이지 않으면 전원이 켜져 있는지 확인합니다.

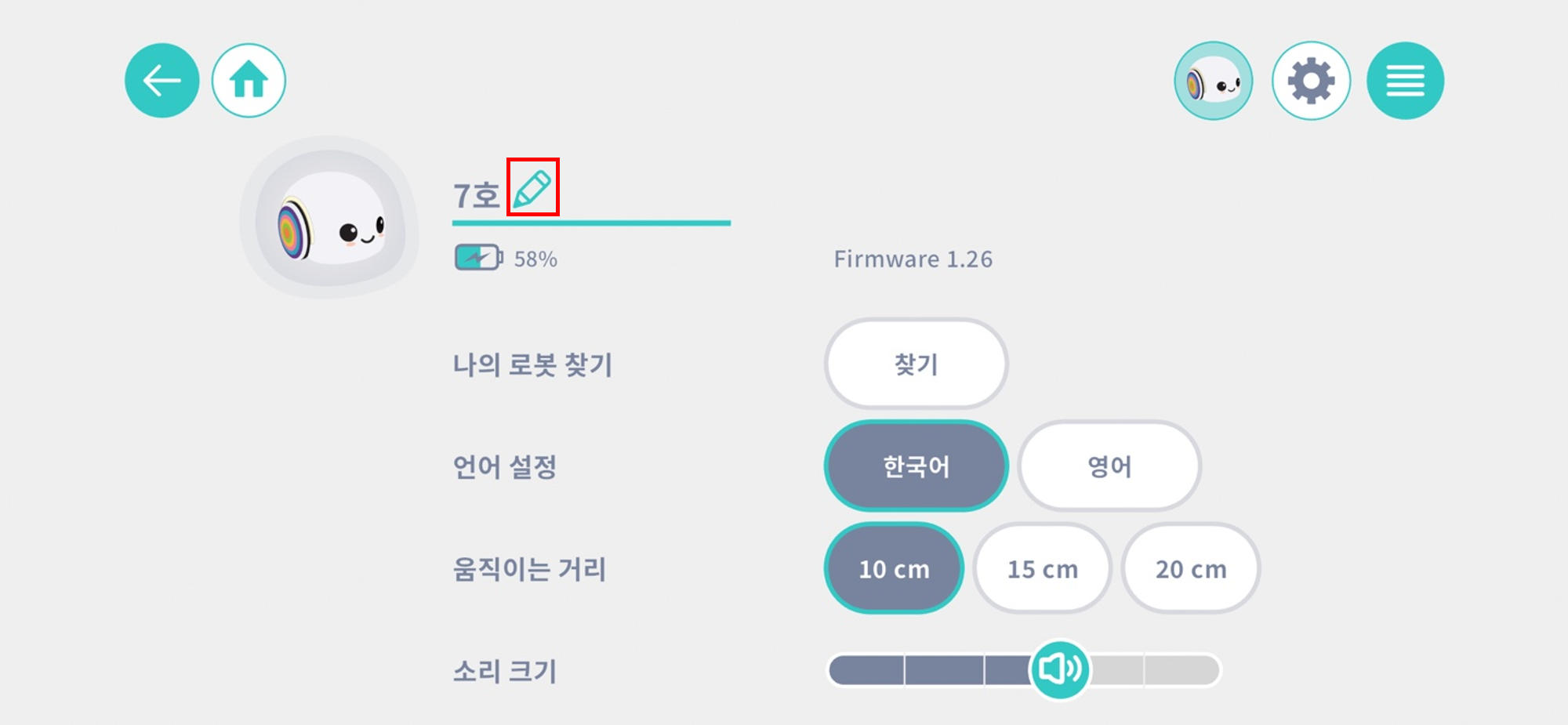

4.2. 이름바꾸기

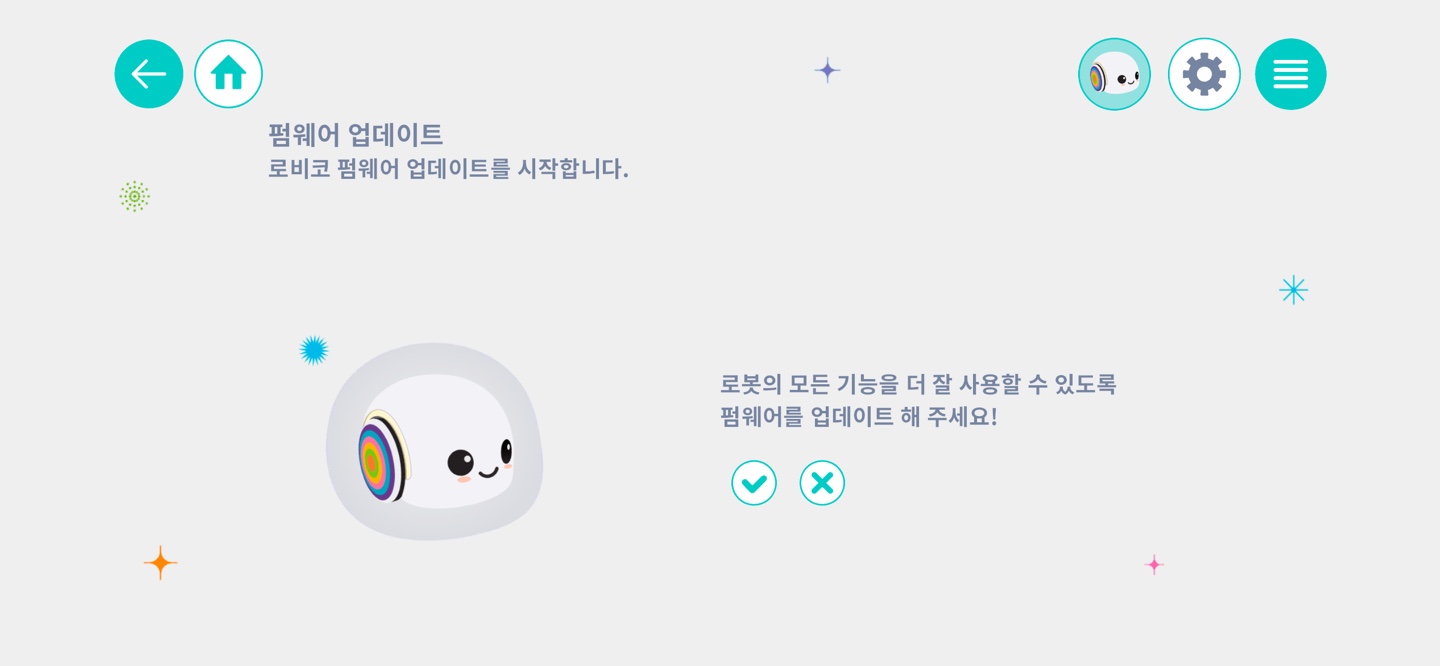

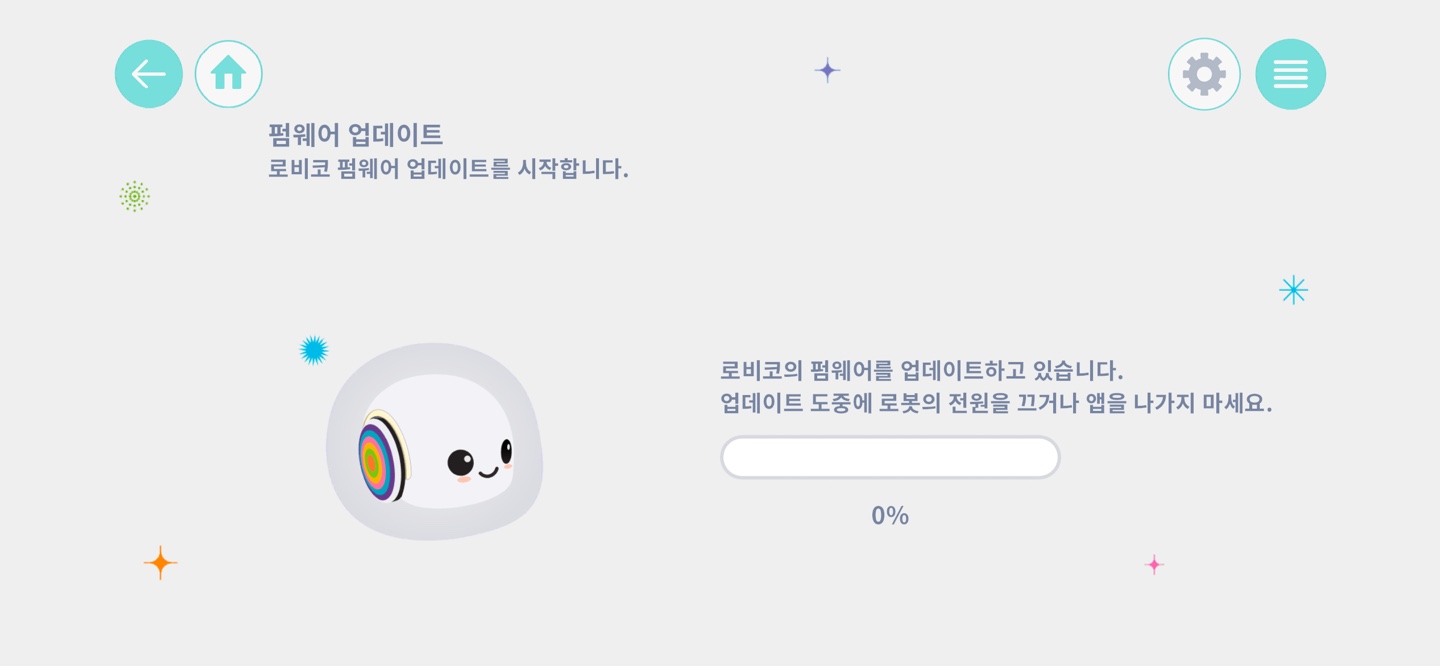

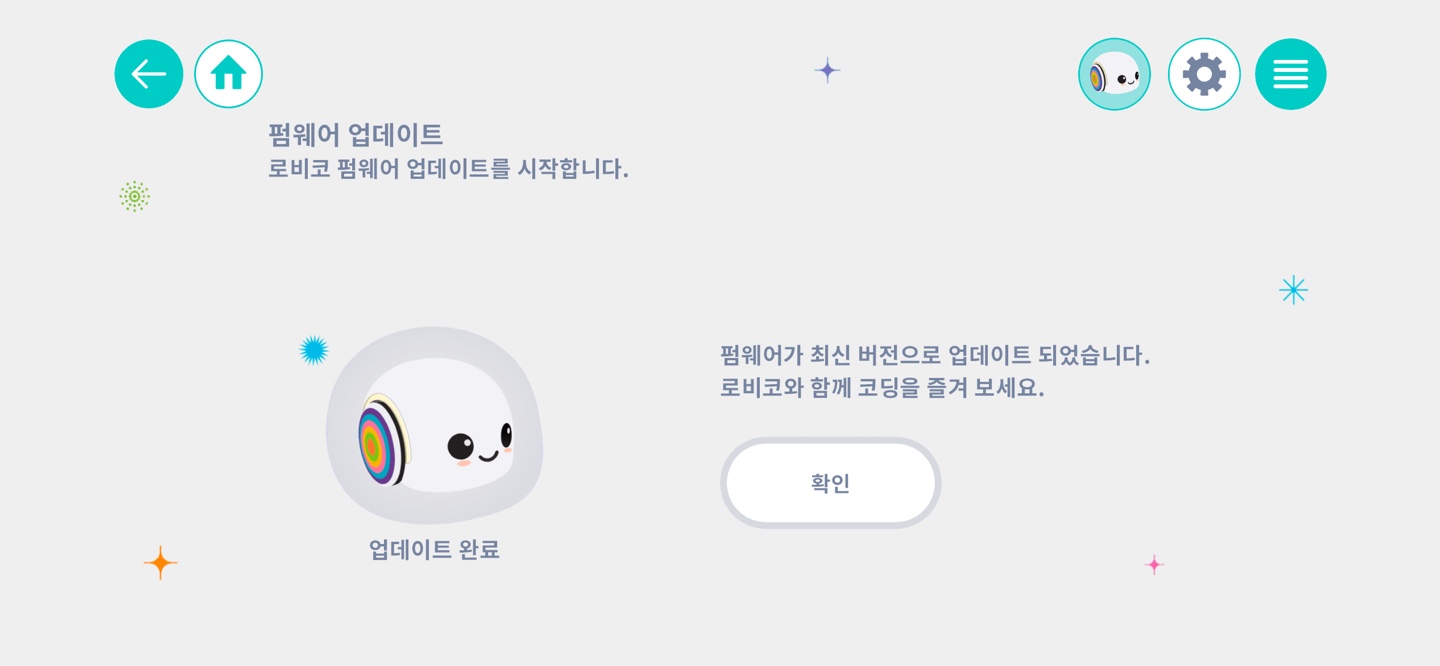

4.3. 펌웨어 업데이트

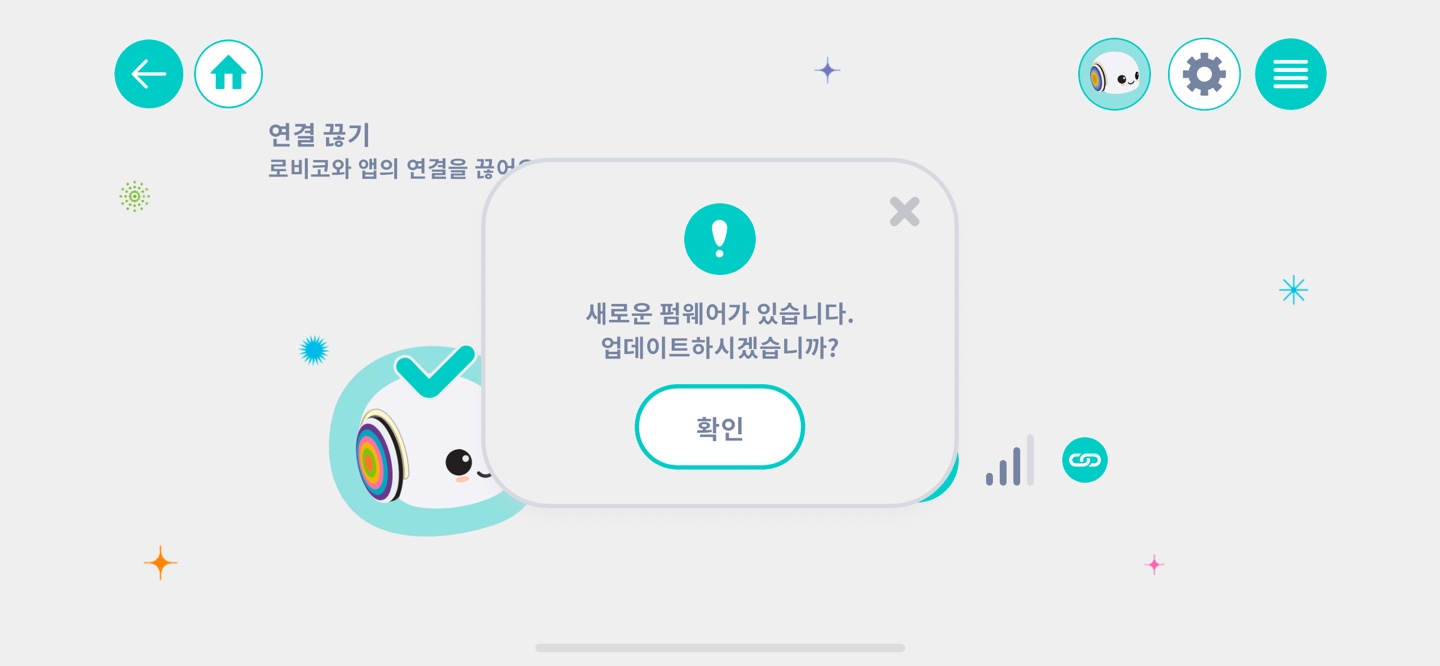

- 로비코와 앱을 연결하면 펌웨어 업데이트 알림이 표시됩니다.

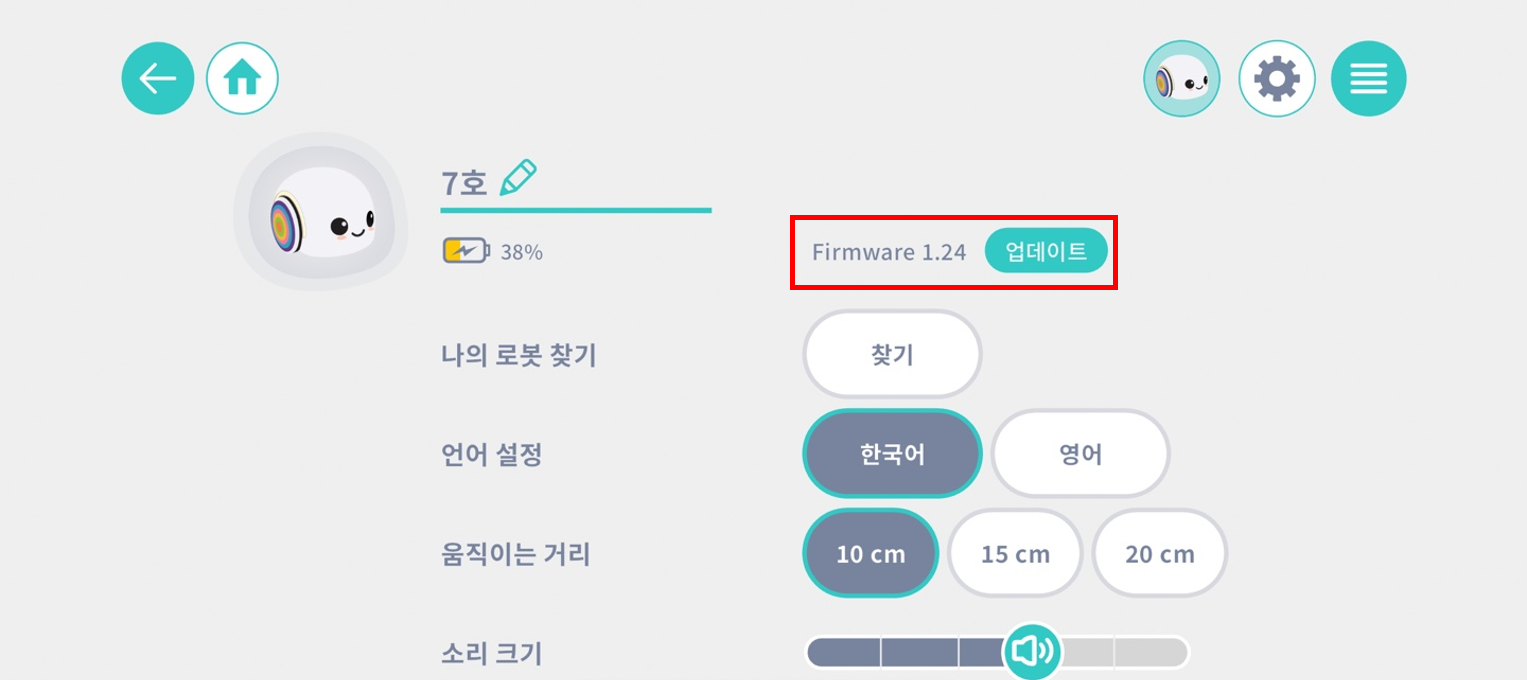

- 업데이트가 표시되지 않으면 톱니바퀴 아이콘을 클릭한 후 빨간색으로 표시된 업데이트 버튼을 누르고 v를 선택하면 업데이트가 진행됩니다.

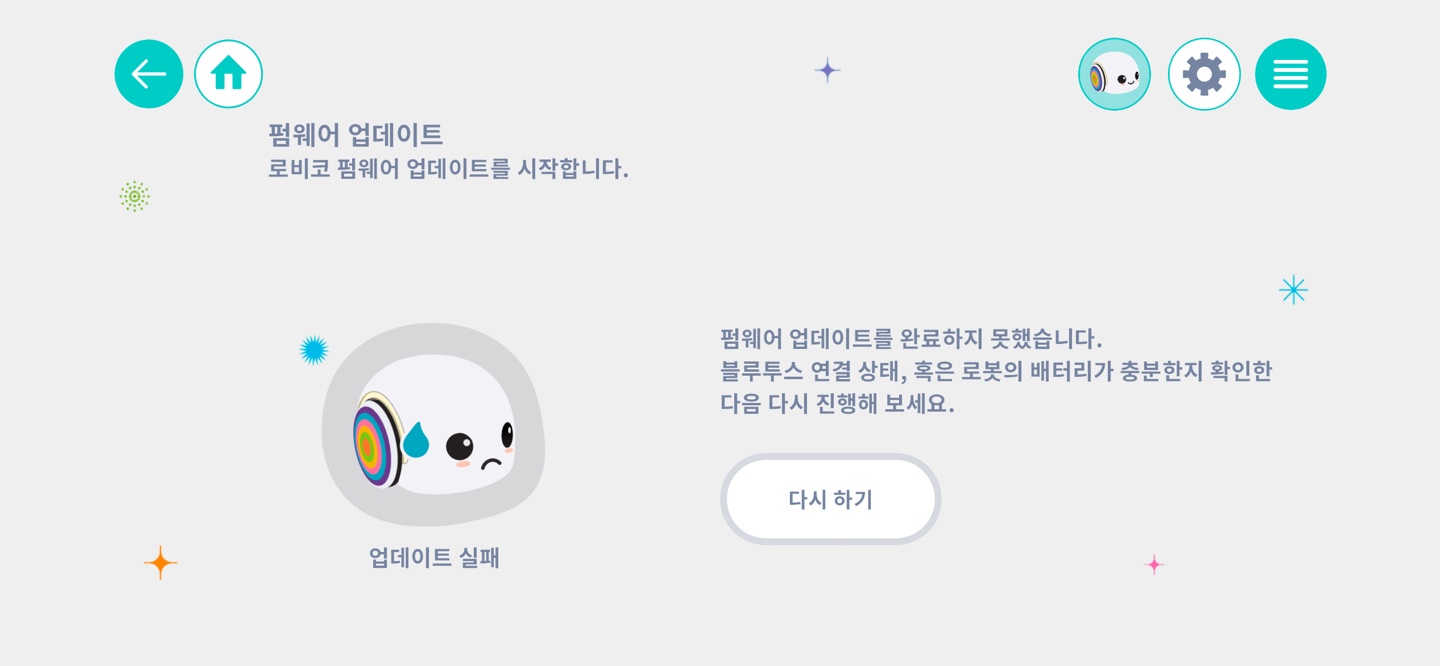

- 배터리가 충분하지 않으면 펌웨어 업데이트가 실행되지 않습니다. 업데이트 전에 배터리를 확인해주세요.

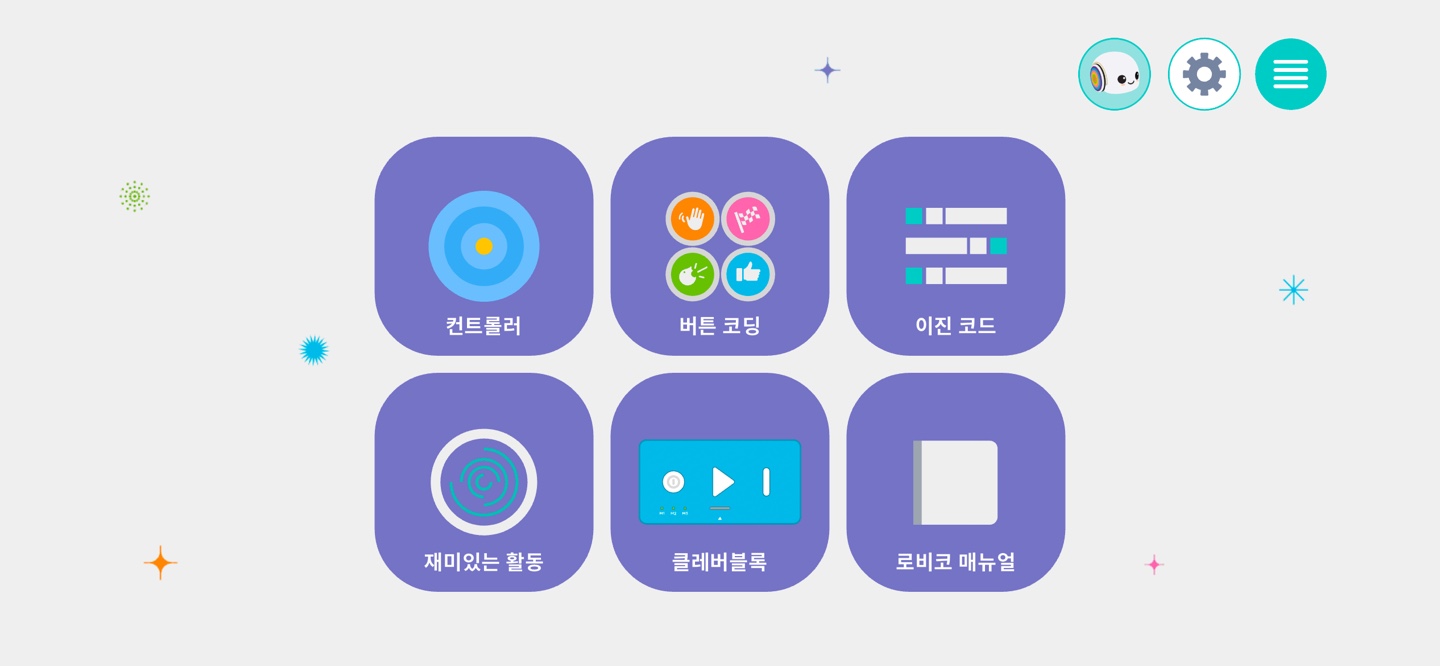

4.4. App 활동

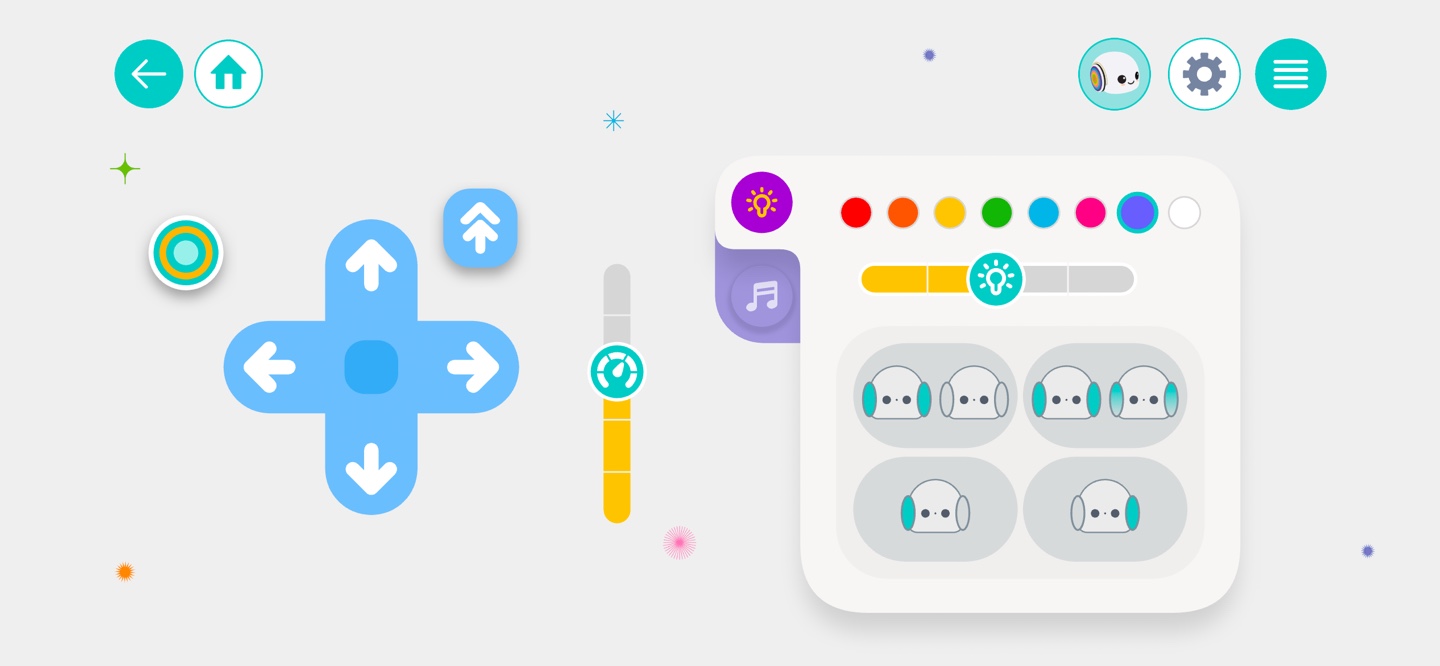

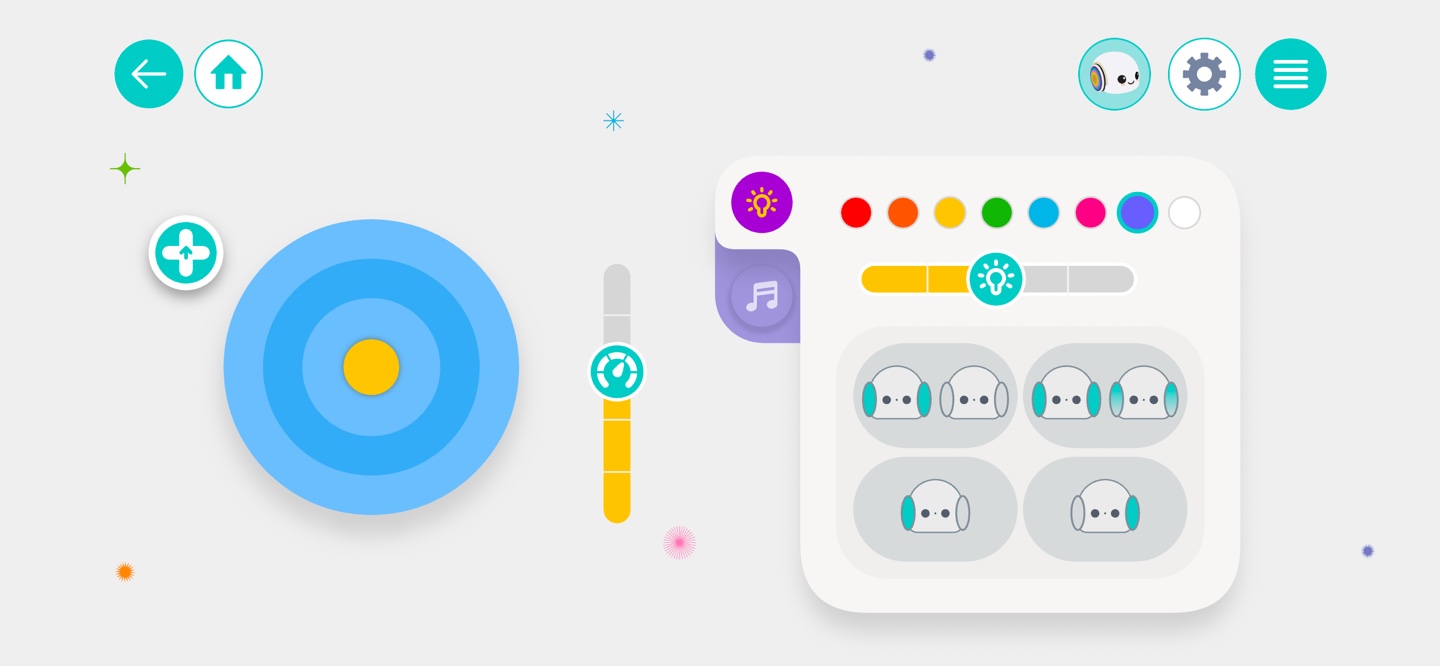

1. 컨트롤러

1) 화면 중앙의 파란색 십자 모양 버튼으로 로비코를 앞뒤 좌우로 움직일 수 있습니다.

2) 왼쪽에 보이는 세로 바(노란색/회색)를 통해 로봇의 속도를 조절할 수 있습니다.

3) 오른쪽 패널의 보라색 음표 아이콘과 해당 버튼을 통해 로봇에서 소리를 출력할 수 있습니다.

4) 패널 상단의 다양한 색상 버튼(빨강, 주황, 초록, 파랑, 핑크, 보라색)을 통해 로봇의 색깔을 설정할 수 있습니다.

5) 패널의 램프 아이콘과 관련 버튼을 이용해 로봇의 LED 밝기나 기능을 설정할 수 있습니다.

6) 원형 파란색 타겟은 로비코를 자유로운 방향으로 움직이도록 제어하는 기능입니다.

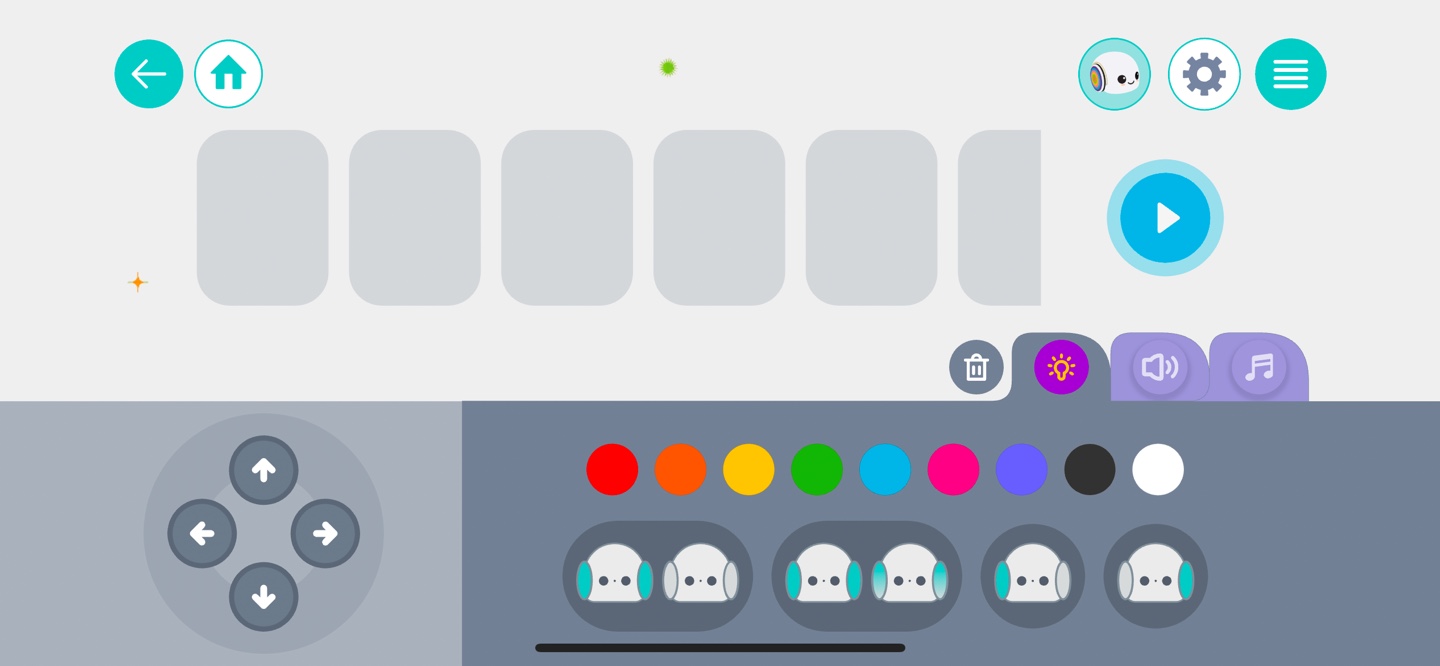

2. 버튼코딩

상단의 빈칸을 클릭하면 원하는 명령(이동, 소리, 불빛)이 들어갑니다. 설정된 명령에 따라 로비코는 순서대로 동작합니다.

3. 이진코드

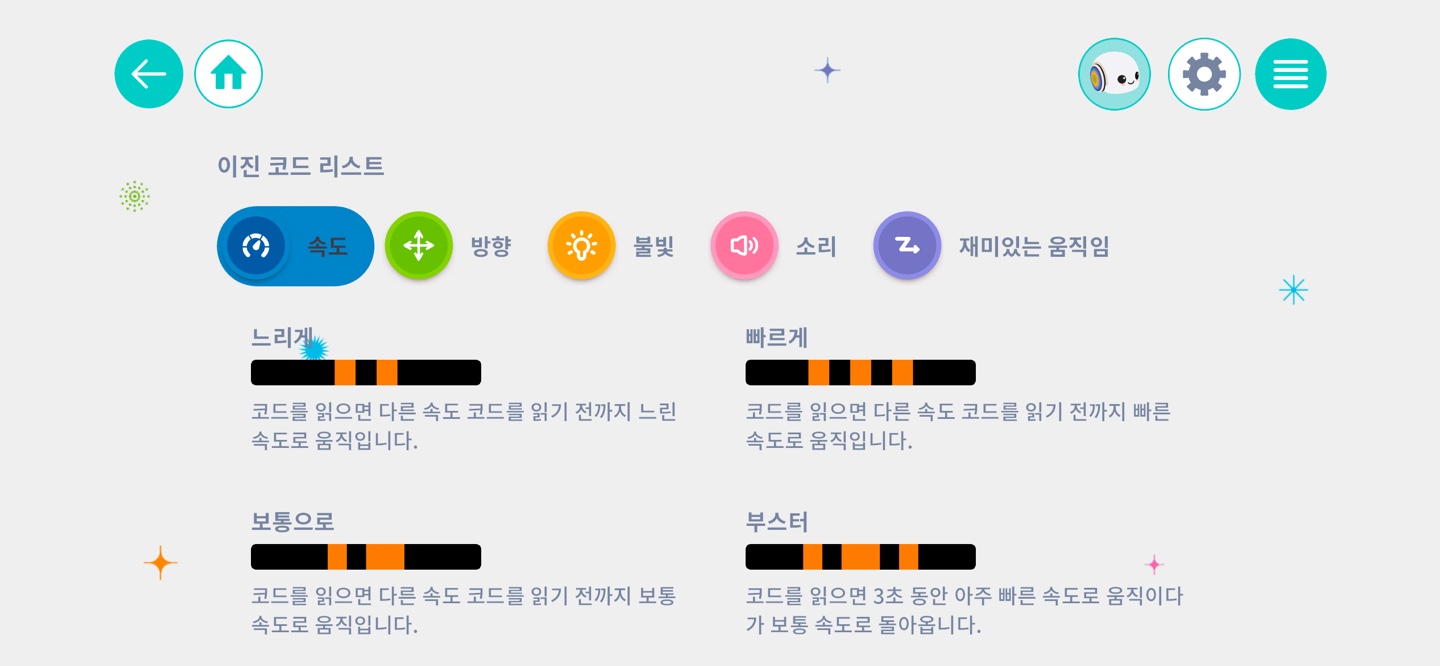

1) 이진코드 리스트

여기에는 이진코드에 대한 설명과 다양한 코드 목록이 나옵니다. 쉽게 이해할 수 있도록 정리된 정보가 제공됩니다!

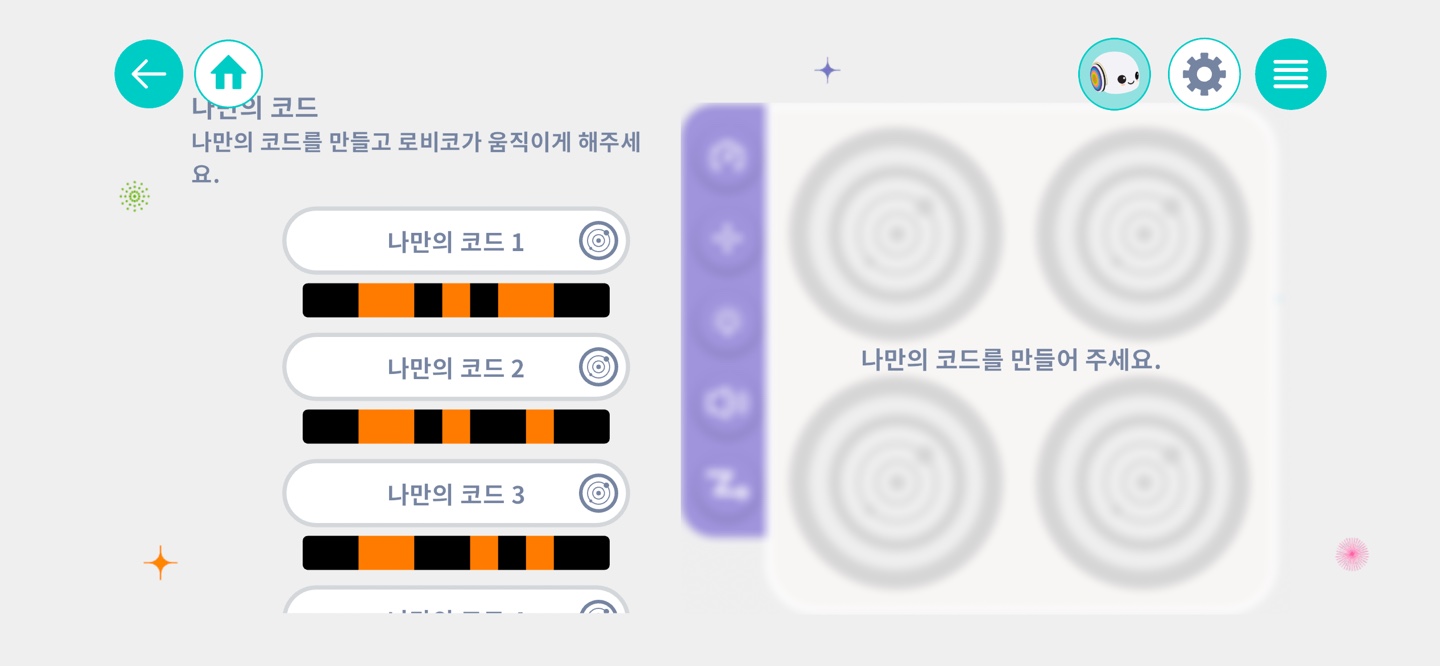

2) 나만의 코드

- 나만의 코드 1~4까지 설정할 수 있습니다.

- 4개의 칸에 원하는 동작을 넣을 수 있습니다. 예를 들면 소리내기, 불빛 켜기, 움직이기 등의 다양한 동작을 설정할 수 있습니다.

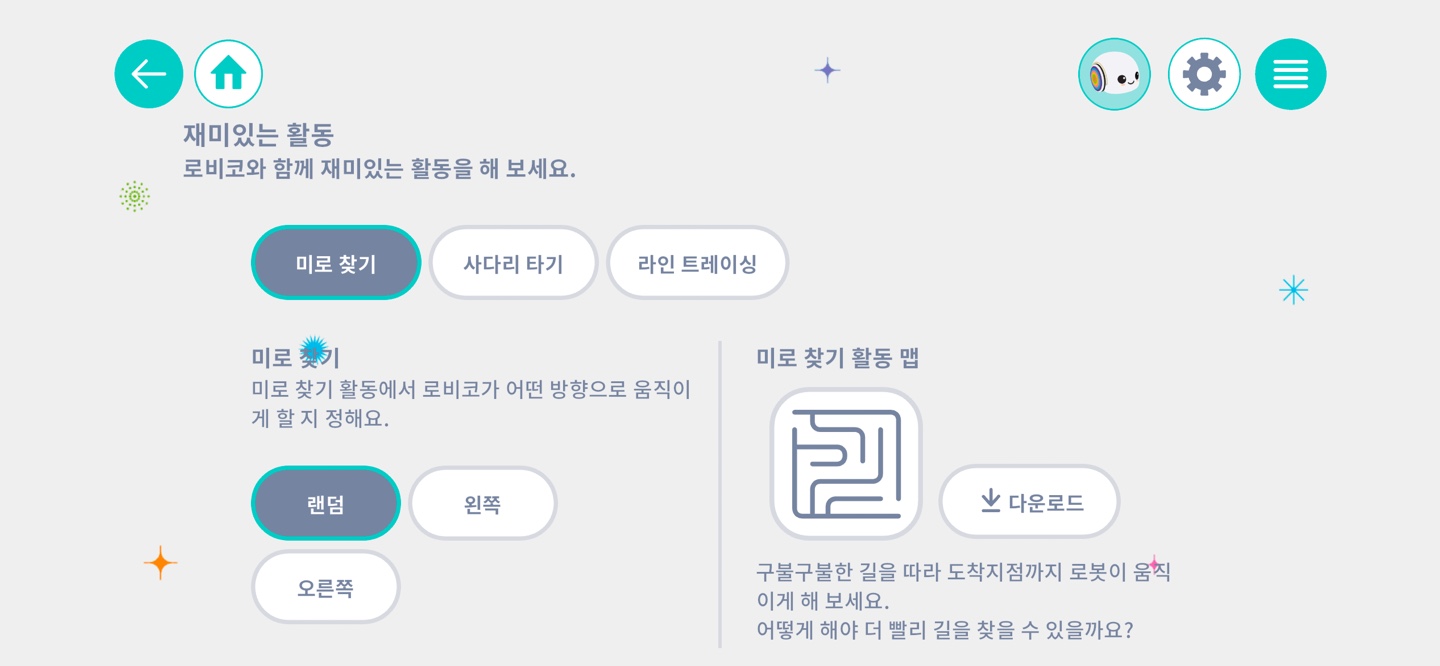

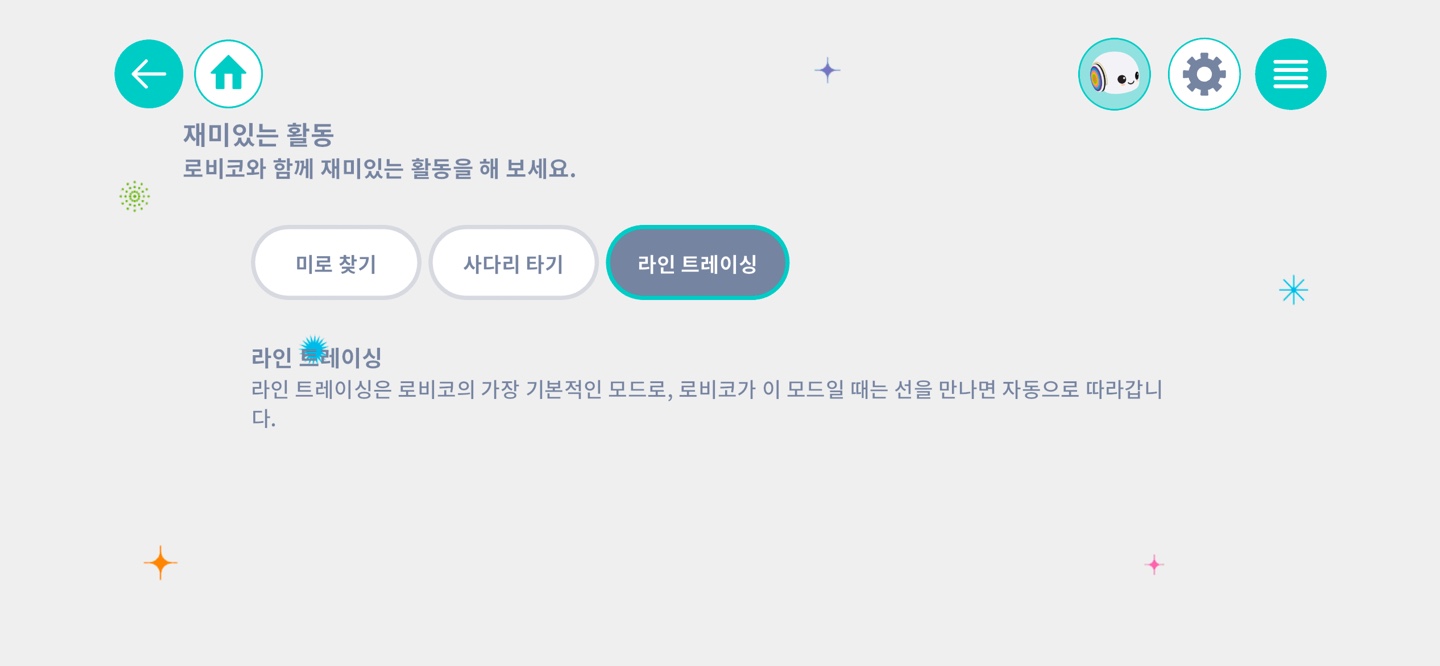

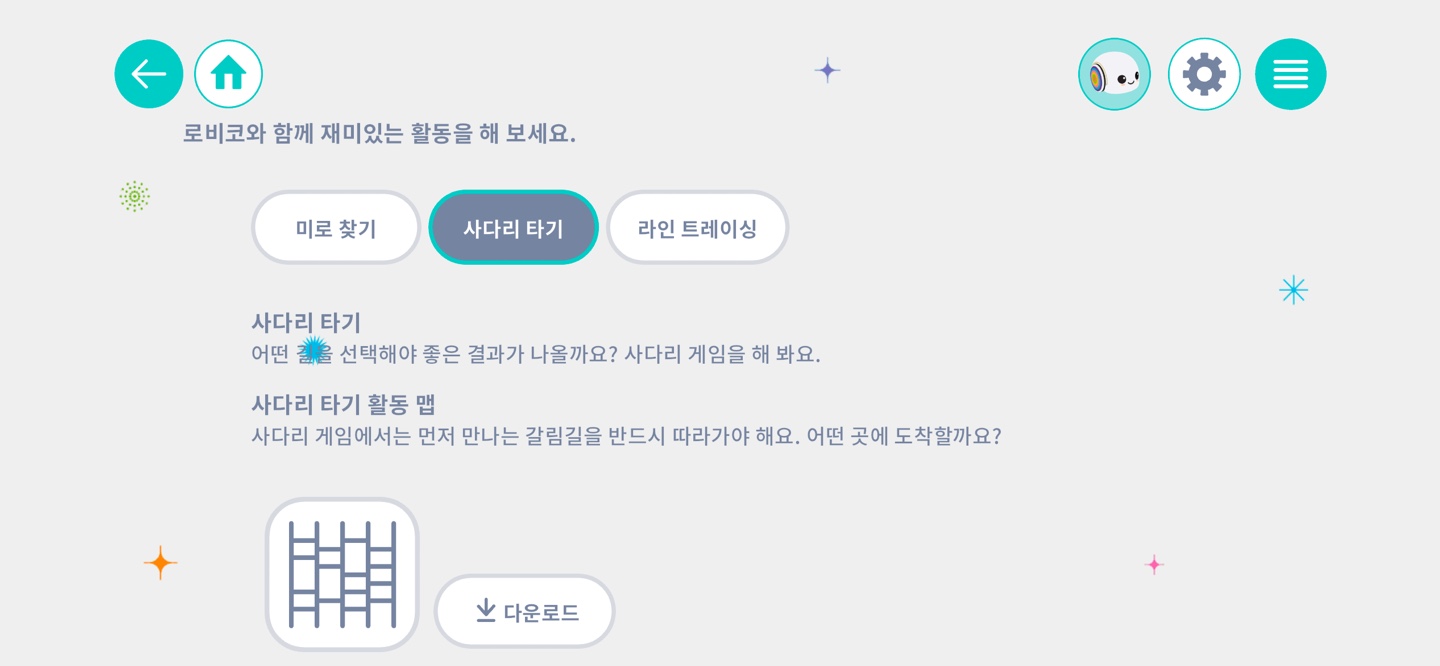

4. 재미있는 활동

1) 사다리타기

2) 미로찾기

3) 라인트레이싱

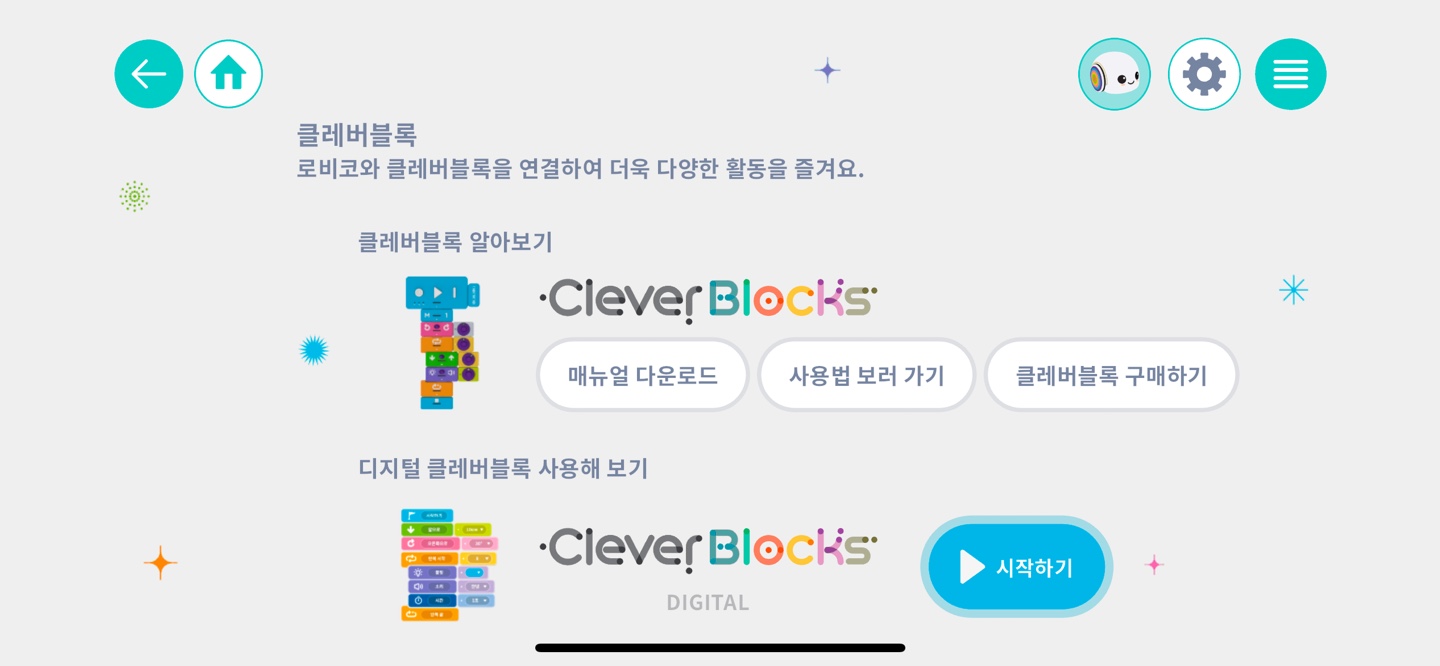

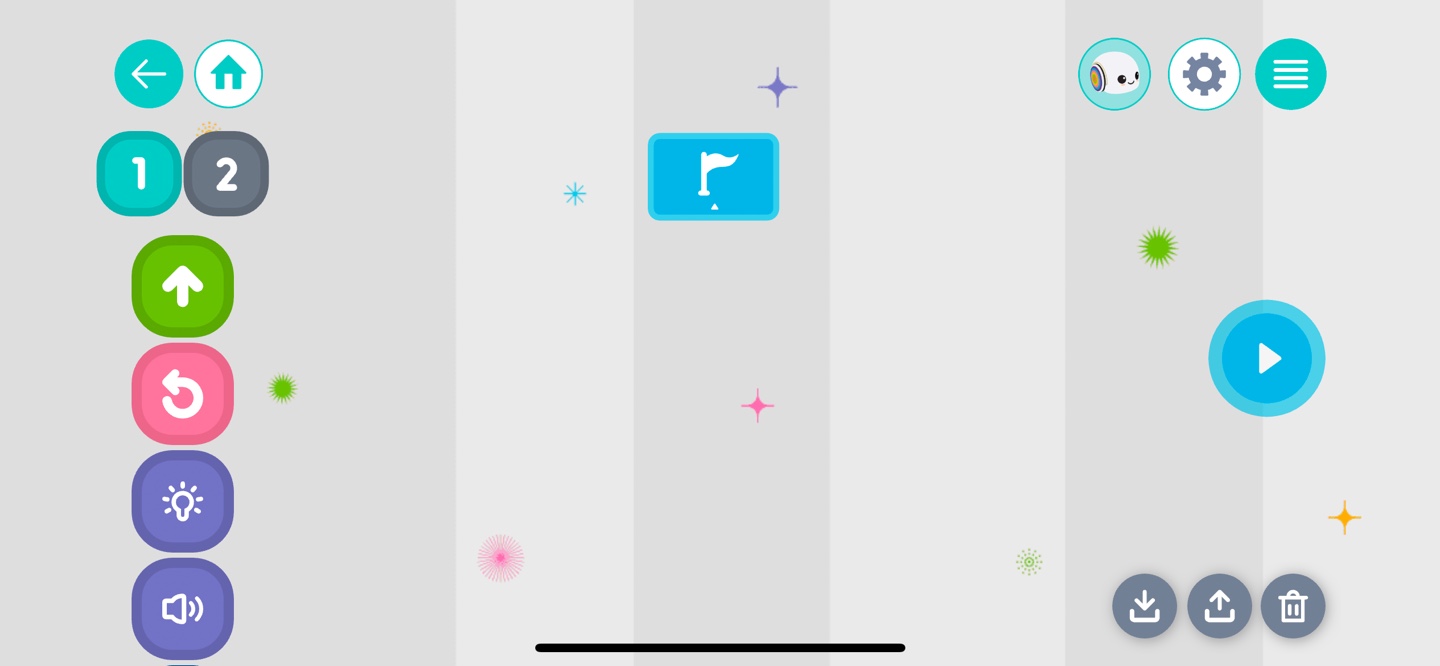

5. 클레버블록

- 숫자 1과 2는 레벨을 뜻해요.

- 중앙에 있는 파란색 깃발 블록은 시작 명령을 나타내요.

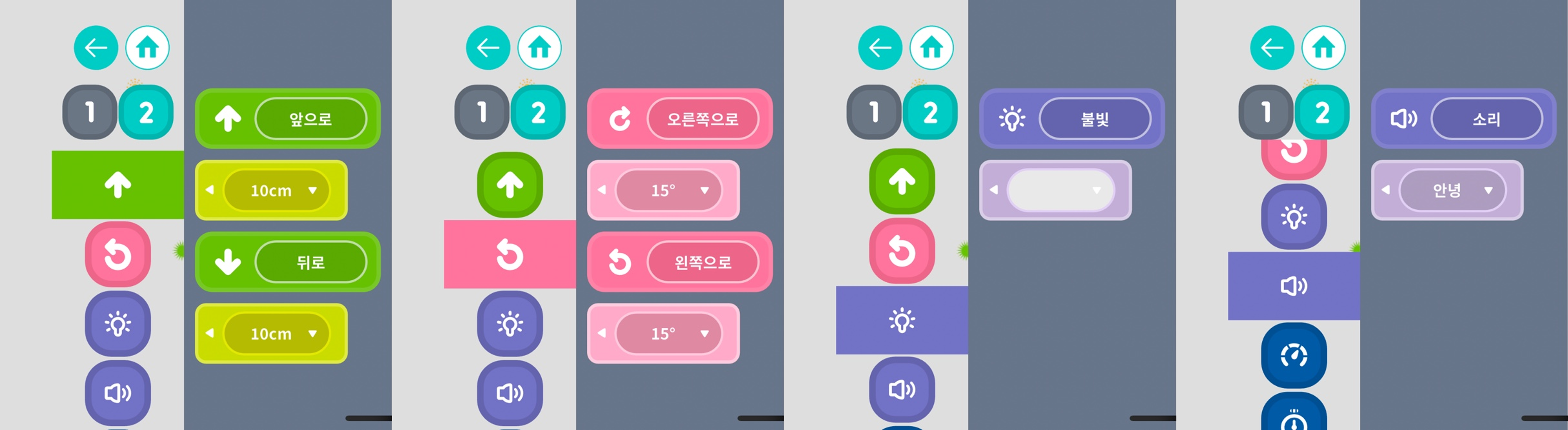

level 1

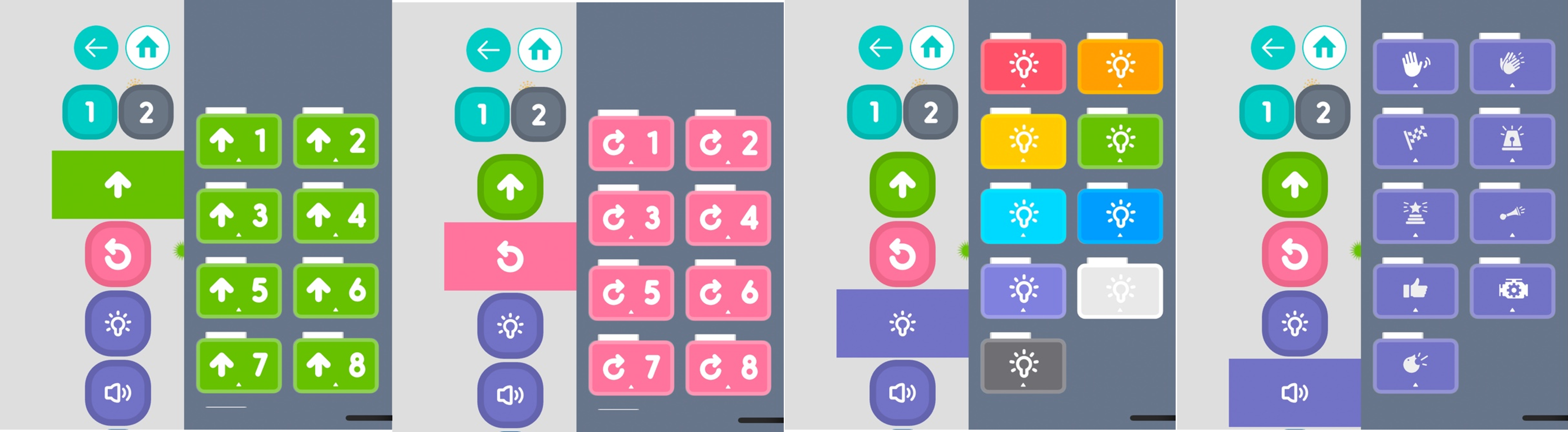

1) 연두색 블록을 사용하면 앞으로 가거나 뒤로 갈 수 있어요.

2) 핑크색 블록을 사용하면 우회전이나 좌회전할 수 있어요.

3) 전구 모양 블록으로 다양한 색의 불빛을 켜 보세요.

4) 보라색 스피커 블록을 눌러서 소리를 내어 보세요.

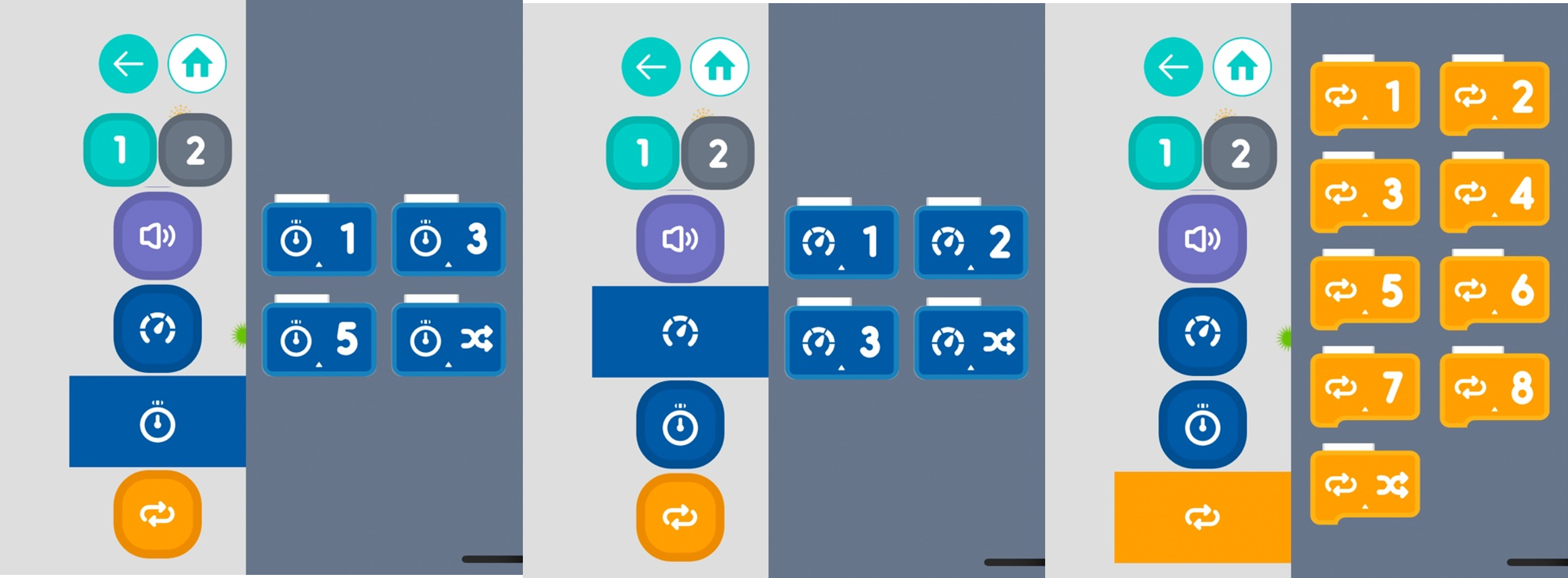

5) 파란색 속도 블록으로 빠르게 또는 천천히 움직이게 할 수 있어요.

6) 시계 블록을 사용해서 잠깐 멈추거나 기다리게 해 보세요.

7) 주황색 반복 블록으로 같은 동작을 여러 번 반복할 수 있어요.

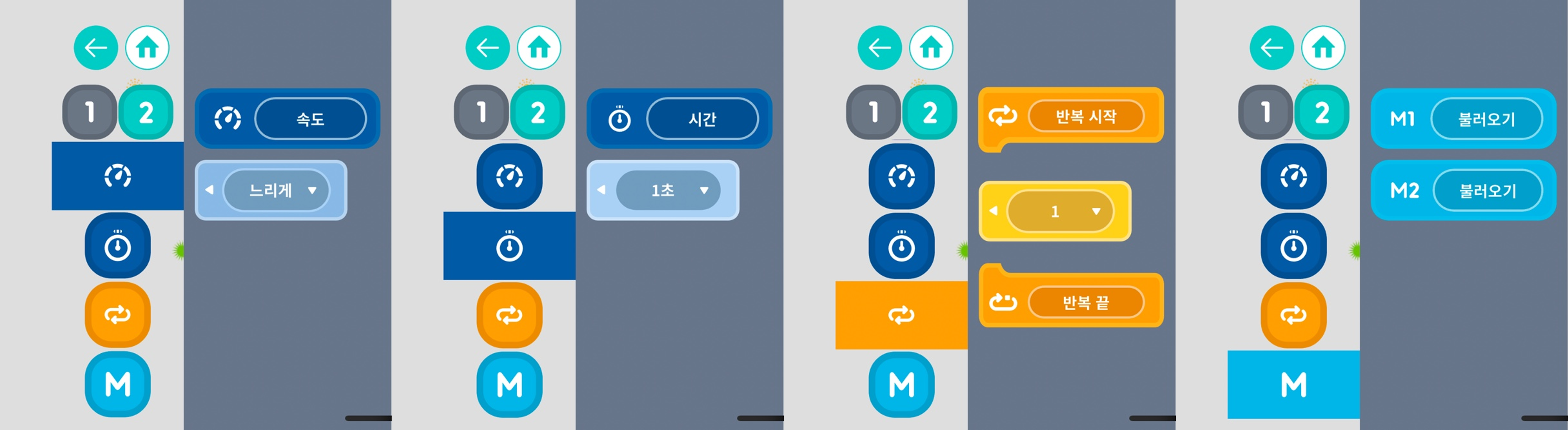

level 2

1) 연두색 블록을 사용하면 앞으로 가거나 뒤로 갈 수 있어요.

2) 핑크색 블록을 사용하면 우회전이나 좌회전할 수 있어요.

3) 전구 모양 블록으로 다양한 색의 불빛을 켜 보세요.

4) 보라색 스피커 블록을 눌러서 소리를 내어 보세요.

5) 파란색 속도 블록으로 빠르게 또는 느리게 움직이게 할 수 있어요.

6) 파란색 시간 블록을 사용해서 동작을 일정 시간 동안 멈추거나 기다리게 할 수 있어요.

7) 주황색 반복 블록을 사용하면 같은 동작을 여러 번 반복할 수 있어요.

8) M 블록을 사용하면 이전에 저장된 설정을 불러올 수 있어요.

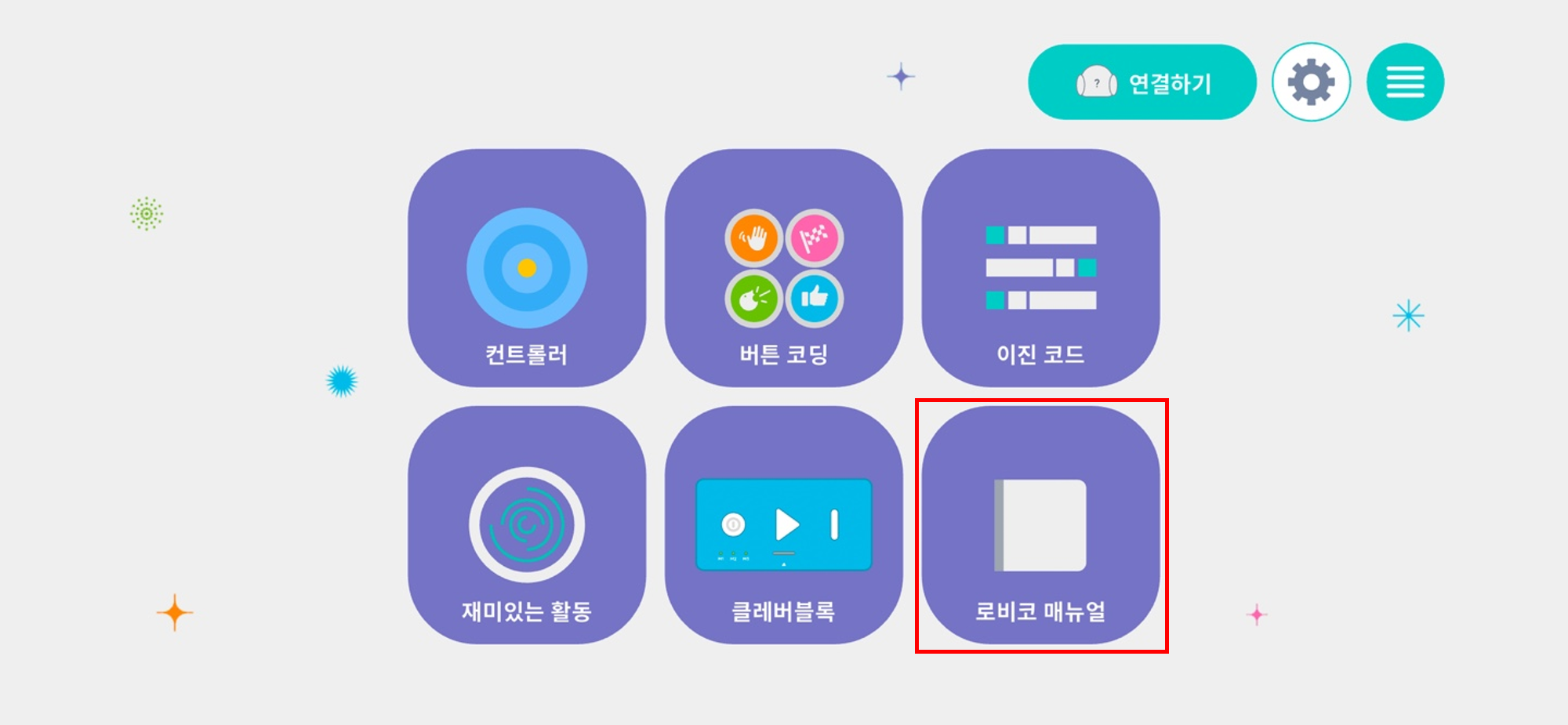

6. 로비코 메뉴얼

클릭하면 파일이 다운로드됩니다.
